Датчик-реле напора и тяги ДЕМ-107
Назначение
Датчик-реле напора и тяги ДЕМ-107 предназначен для использования в автоматических и автоматизированных системах контроля. Управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги). Контролируемая среда воздух, газ, топочные (уходящие) газы, неагрессивные к алюминиевому сплаву АЛ9 и маслостойкой резине.
ДЕМ-107 конструктивно прост, удобен в эксплуатации, не требует высокой квалификации в обслуживании.
Преимуществом является малая величина зоны возврата 2-10 Па.
Продукция сертифицирована: Сертификаты
*Датчики изготавливаются в атомном исполнении.
Информация предоставляется по официальному запросу.
Основные технические характеристики
Датчик-реле предназначен для работы в условиях:
- температура окружающего воздуха от -30 до +50 °С
- относительная влажность (95±3)% при температуре 35 °С;
- вибрация частотой до 25 Гц, амплитуда не более 0,1 мм.
|
диапазон настройки уставок, кПа |
-0,15…0…+0,15 (-15…0…+15) |
|---|---|
|
Нормируемая величина разброса срабатывания, не более: – уставка 0 кПа – уставка +0,15 кПа – уставка -0,15 кПа |
Разброс +2 Па Разброс ±5 Па Разброс ±5 Па |
|
Разброс на промежуточных уставках рассчитывается по формуле, где N – величина уставки в Па |
δ = ±(2±0,02N) |
|
Величина зоны возврата, Па (кгс/м²) |
2 – 10 (0,2 – 1) |
|
давление перегрузки, кПа (кгс/м²) напора тяги |
5 (500) 1 (100) |
|
напряжение постоянного тока, В |
30 |
|
Номинальная величина силы тока. мА |
100 |
|
Габаритные размеры, мм |
255×285×80 |
|
Масса, кг |
2,4 |
Подключение
Подключение датчика-реле к электрической цепи осуществляется по нижеприведенной электрической схеме
 |
|
Схема электрическая подключения |
|
номер провода |
цвет изоляции |
Допускаемая замена по цвету изоляции |
|---|---|---|
|
1 |
черный |
фиолетовый, коричневый |
|
2 |
красный |
розовый, желтый, оранжевый |
|
3 |
белый |
синий, голубой, зеленый |
Пример записи при заказе: Датчик-реле ДЕМ-107 ТУ 25-7320.010-91
Фотографии прибора
|
|
 |
|

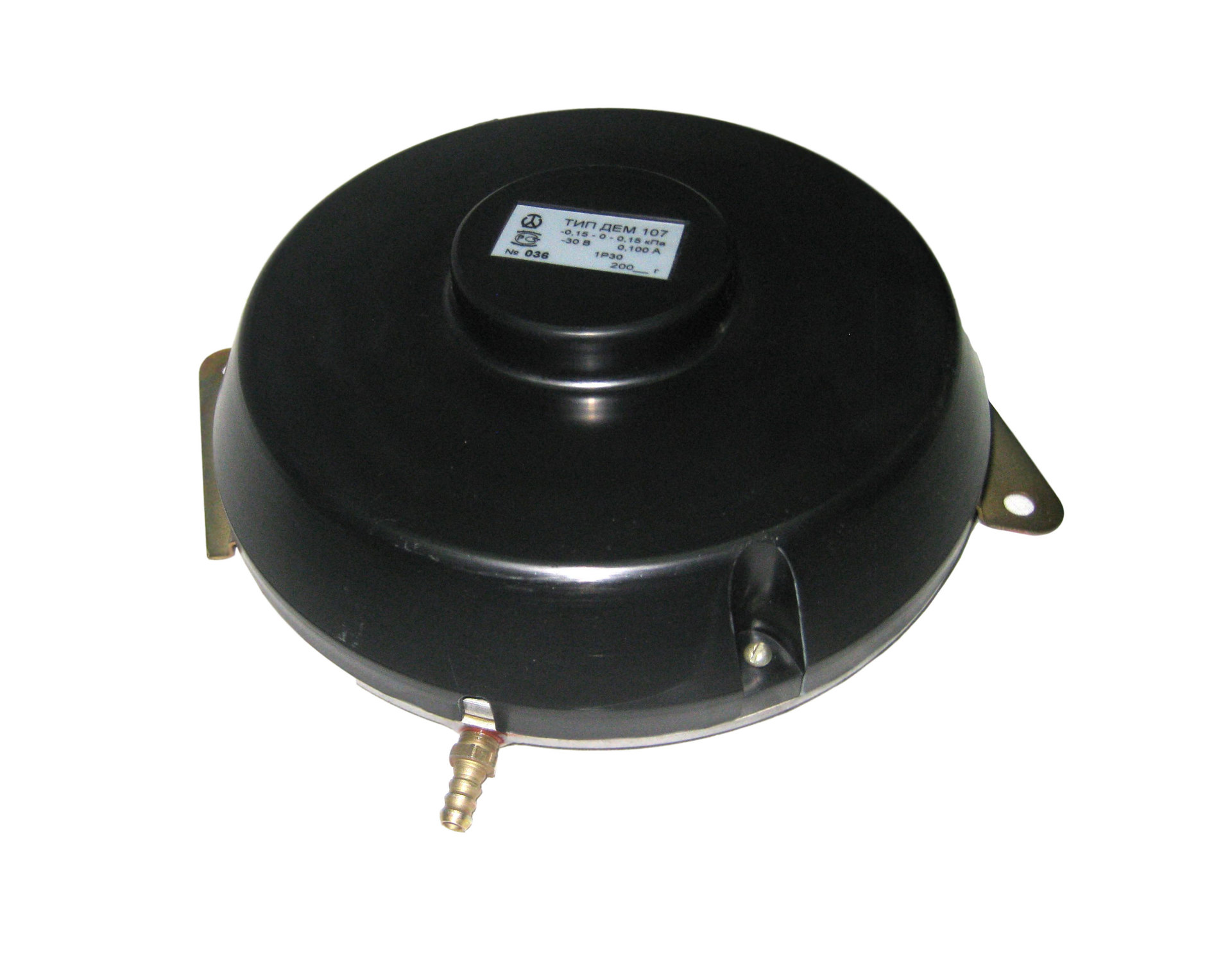

Датчик-реле напора и тяги ДЕМ-107 |
