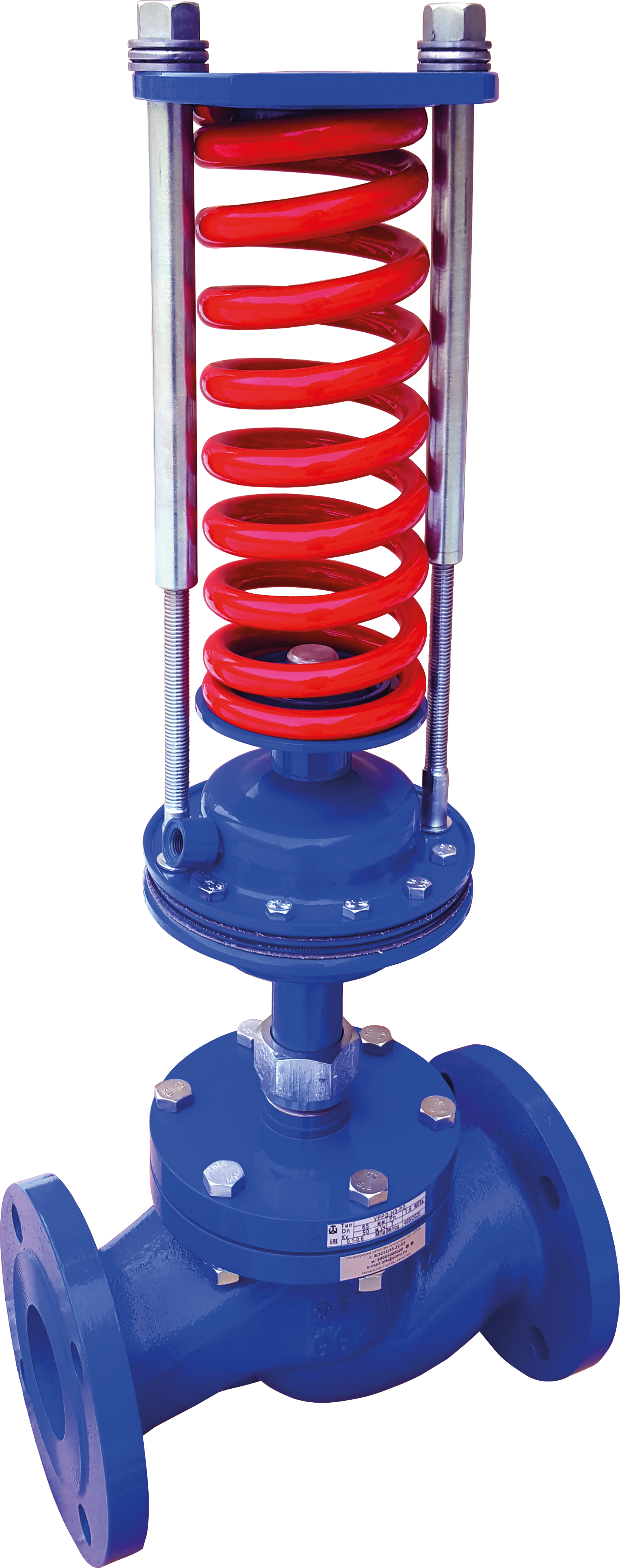

Регулятор давления «до себя»
Опросный лист УРРД - до себя
Назначение |
Регулятор давления «до себя» (УРРД-НЗ-РД) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора. Исполнение клапана «нормально закрытое». Клапан регулятора открывается при превышении заданной величины давления. |
Мы с удовольствием проконсультируем Вас по любым вопросам:
тел.: 8(3012)553-229, e-mail: osb@etmu.ru
Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).
Также Вы можете Заказать звонок
Технические характеристики и размеры | ||||||||||||||
Исполнение | Односедельное / Двухседельное Регулирующее / Запорное |
|||||||||||||
Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Условная пропускная способность, Кvу, м3 /ч | 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 250* |
100 125 160 200 250 |
160 250 320 400* |
250 320 400 |
500 800 1250 |
1000 1250 1600 |
Коэффициент начала кавитации, Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | 0,1 | 0,1 |
Номинальное давление, РN, МПа | 1,6; 2,5; 4,0** | |||||||||||||
Диапазон настройки регулятора, МПа |
0,01-0,07 |
|||||||||||||
Относительная утечка в затворе | 0,1% от Кvy 0% от Кvy (Класс герметичности – «А» по ГОСТ 9544-2015)** |
|||||||||||||
Тип соединения | Фланцевое, исполнение В по ГОСТ 33259-2015 | |||||||||||||
Регулируемая среда | Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)** | |||||||||||||
Температура регулируемой среды, °С | До 150 | |||||||||||||
Высота, max, мм | 610 | 630 | 630 | 665 | 680 | 690 | 710 | 730 | 780 | 965 | 1000 | 1200 | 1500 | 1950 |
Строительная длина, max, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
Масса, max, кг | 16 | 18 | 19 | 22 | 26 | 28 | 35 | 42 | 56 | 70 | 135 | 170 | 290 | 390 |
* клапан двухседельного исполнения, чугун СЧ 25, PN 1,6 Мпа
** изготовление по специальному заказу
Материалы основных деталей регуляторов | ||||
Корпус клапана | Чугун СЧ25 (GG25) |
Сталь 25Л (GS-45) |
Сталь 09Г2С* |
Сталь 12Х18Н10Т* |
РN 1,6 МПа | PN 1,6; 2,5; 4,0* МПа | |||
Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) Латунь ЛС59 (CuZn38Pb1)* |
|||
Мембрана | Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)* | |||
Уплотнение штока** | Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM) |
|||
Уплотнение в затворе*** | «Металл по металлу» / Металл-фторопласт (PTFE) |
* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры
*** в зависимости от герметичности
Устройство УРРД® |
1 – корпус 2 – седло 3 – плунжер 4 – шток 5 – сальниковый узел 6 – привод мембранный 7 – пружина 8 – настроечная резьбовая втулка |
Монтажные положения | |||
Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх. | |||
Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз. |

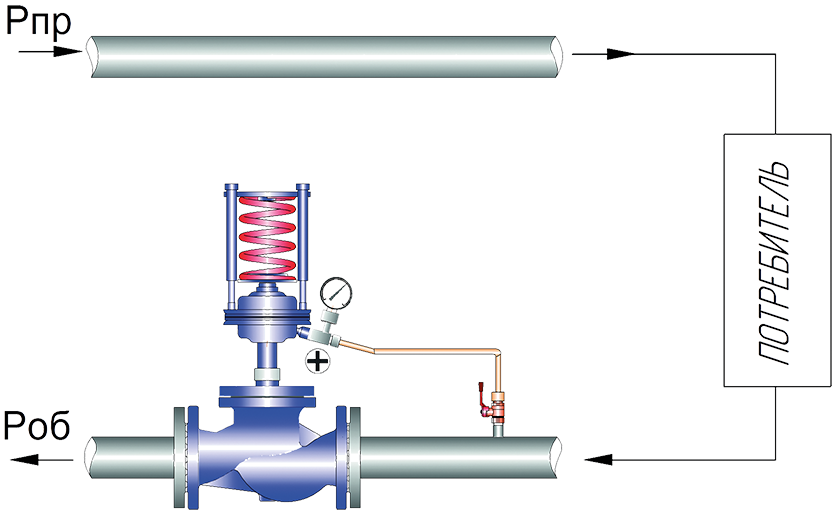

Схема подключения регулятора давления «до себя» |
Рпр – давление потока среды на подающем трубопроводе Роб – давление потока среды на обратном трубопроводе |
Рекомендуемые схемы подключения регулятора давления «до себя» |

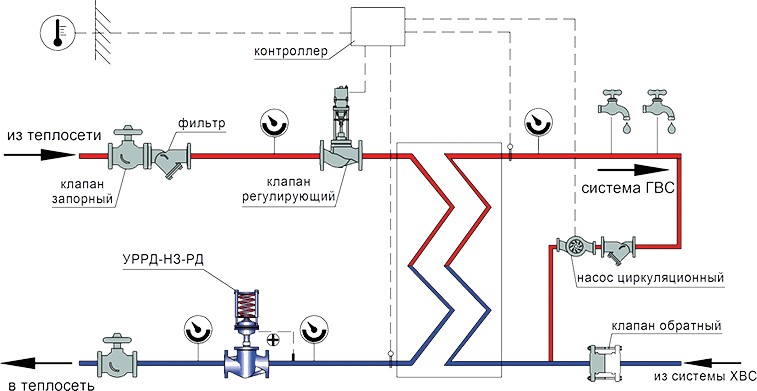

В закрытой системе ГВС |
При независимом присоединении системы отопления к тепловой сети |
При зависимом присоединении системы отопления к тепловой сети |
