Клапаны импульсные ИК-25
| Назначение |
| Клапаны ИК-25 могут применяться в качестве исполнительных и вспомогательных устройств, управляемых приборами РД-3М, ПТ-1-1 и их аналогами. В качестве исполнительных устройств ИК-25 применяются для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используются как разделительные и смесительные трехходовые устройства при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов. В качестве вспомогательных устройств ИК-25 применяются для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода) при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах. |
Мы с удовольствием проконсультируем Вас по любым вопросам:
тел.: 8(3012)553-229, e-mail: osb@etmu.ru
Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).
Также Вы можете Заказать звонок
| Технические характеристики | |
| Регулируемая среда | сетевая вода в системах теплоснабжения и водоснабжения |
| Номинальный диаметр, DN, мм | 25 |
| Номинальное давление, РN, МПа | 1,6 |
| Управляющее давление среды, Рупр, МПа | 0,25 – 1,0 |
| Температура регулируемой среды, °С: | до 150 |
| Условная пропускная способность, Kvy, м3/ч | 8±2 |
| Габаритные размеры, мм | 170x293x321 |
| Масса, кг | 11,5 |
| Устройство и принцип работы |
| Клапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины. Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана. Движение затвору передается через шток от мембраны, перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное положение при сбросе управляющего давления силой упругой деформации пружины сжатия. При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25 заключается в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств. Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем в регуляторе РД-3М и его аналогах. |
| Положение и способ монтажа |
| Клапан устанавливается в вертикальном положении на горизонтальном участке трубопровода, в месте, удобном для обслуживания и проведения ревизии. Для подвода управляющего давления рекомендуется импульсная трубка из монтажного комплекта. |
| Преимущества |
| • применение ИК-25 как разделительного устройства для защиты (рассечки тепловых сетей на гидравлически изолированные зоны) позволяет использовать одно исполнительное устройство (регулирующий клапан) как для регулирования заданных параметров на объекте, так и для выполнения функции защиты при нарушении гидравлического режима |
| Устройство клапанов ИК-25 |
| 1 – пробка 2 – затвор 3 – седло 4 – корпус 5 – сальниковый узел 6 – пружина 7 – шток 8 – гидропривод 9 – штуцер 10 – пробка |
| Схемы подключения импульсного клапана ИК-25 как исполнительного устройства | |

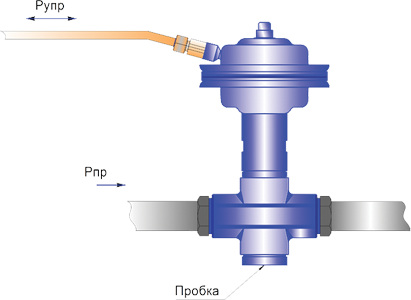

| Схема подключения ИК-25 в нормально закрытом состоянии |

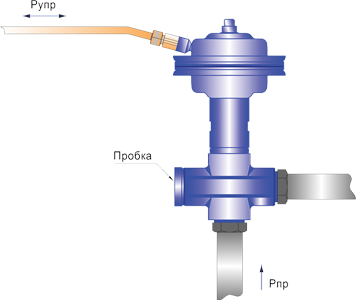

Схема подключения ИК-25 в нормально открытом состоянии |
 |
 |

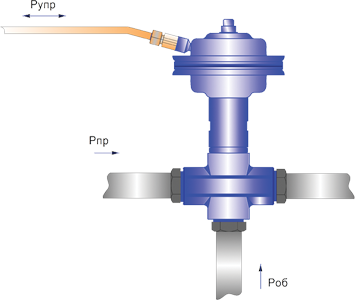

| Схема подключения ИК-25 как трехходового смесительного устройства | |
 |
|
| Рупр – управляющее давление среды от управляющего устройства (РД-3М, ПТ-1-1 и др.) Рпр – давление потока среды, регулируемой клапаном ИК-25 Роб – давление потока среды в обратном трубопроводе |
|
| Схемы подключения импульсного клапана ИК-25 как вспомогательного устройства | |

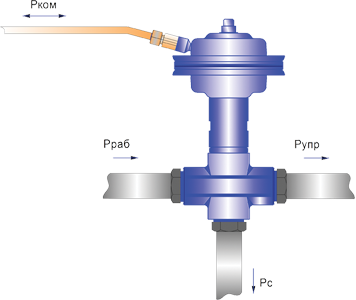

| Схема подключения ИК-25 для ускоренной подачи управляющего давления на исполнительное устройство |
|
 |
Рком – командное давление среды от управляющего устройства (РД-3М и др.) Рраб – рабочее давление во вспомогательном трубопроводе Рупр – управляющее давление среды на исполнительное устройство (регулирующий клапан) Рс – сброс управляющего давления |

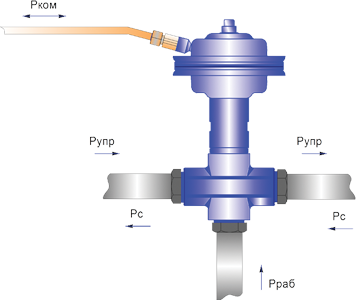

| Схема подключения ИК-25 как разделительного устройства для защиты (рассечки тепловых сетей на гидравлически изолированные зоны) |
|
 |
Рком – командное давление среды от управляющего устройства защиты (рассечки) (РД-3М и др.) Рупр – управляющее давление среды, проходящее через корпус ИК-25 от управляющего устройства регулирования (РД-3М и др.) на исполнительное устройство (регулирующий клапан) Рраб – рабочее давление во вспомогательном трубопроводе Рс – сброс управляющего давления с исполнительного устройства (регулирующего клапана) |
