Затворы поворотно-регулирующие ПРЗч(нж)
Назначение
Затвор поворотно-регулирующий ПРЗ предназначен для использования в качестве запорного и регулирующего устройства для полного перекрытия потока, а также для дросселирования жидких и газообразных неагрессивных к материалам деталей затвора сред в системах теплоснабжения, горячего и холодного водоснабжения, приточной вентиляции и других технологических системах.
Технические характеристики
- Температура окружающей среды, °С – от – 40 до 50
- Условное давление, Ру – 1,6 МПа
- Регулируемая среда – жидкие и газообразные среды, неагрессивные к материалам деталей затвора
- Температура регулируемой среды, °С:для газообразных сред – от -35 до 135для жидких сред – от 5 до 135
- Класс герметичности – А (нет видимых протечек) ГОСТ 9544
- Пропускная характеристика – равнопроцентная при углах открытия – от 20° до 70°
Габаритные и присоединительные размеры, диаметры условных проходов, масса
|
Диаметр условного прохода, |
Строительная длина. L, мм |
Габаритные затвора, |
Размеры мм |
Присоединительные размеры отверстий фланца, мм |
Масса, кг, не |
||
|
Ду. мм |
Н |
h |
hi |
D |
D/n отв. |
более |
|
|
40 50 |
42 |
256 |
32 |
148 |
Ø125 |
Ø 18/4 отв. |
2,75 |
|
65 |
44 |
278 |
161 |
Ø 145 |
Ø 25/ 4 отв. |
3,30 |
|
|
80 |
45 |
291 |
164 |
Ø 160 |
Ø 18/8 отв. |
3,70 |
|
|
100 |
52 |
327 |
185 |
Ø 180 |
Ø 23/ 4 отв. |
5,00 |
|
|
125 |
54 |
354 |
186 |
Ø 215 |
6,35 |
||
|
150 |
55 |
382 |
201 |
Ø 238 |
Ø 25/ 4 отв. |
7,55 |
|
|
200 |
59 |
454 |
45 |
248 |
Ø 295 |
Ø 24/ 4 отв. |
13.00 |
Преимущества затворов ПРЗ
- малый вес и компактные размеры
- малая строительная длина
- герметичное перекрытие потока рабочей среды в обоих направления
- контакт с рабочей средой только по диску и уплотнению
- небольшое сопротивление, оказываемое поворотно-регулирующим затвором потоку рабочей среды
- невысокая цена
- широкая область применения
- сочетание запорной и регулирующей функций
Принцип работы
Регулирование потоков жидкотекущих сред с помощью затвора поворотно-регулирующего ПРЗ основано на изменении местного гидравлического сопротивления среды, за счет изменения проходного сечения устройства, происходящего при поворотном движении диска затвора. Затворы приводятся в действие при помощи металлического рычага с фиксацией в 10 положениях, включая положение открыто/закрыто.
Материалы деталей серийного исполнения
- корпус – серый чугун СЧ20 ГОСТ 1412 с эпоксидным покрытием
- диск – высокопрочный чугун с шаровидным графитом ВЧ40 ГОСТ 7293 с никелевым покрытием
- вкладыш уплотняющий – этилен-пропиленовый каучук EPDM
- рычаг – серый чугун СЧ20 ГОСТ 1412 с фиксирующей частью из штамповочной стали с эпоксидным покрытием
- диск и фиксатор – штамповочная сталь с антикоррозионным покрытием
 |
|
Устройство затвора поворотно-регулирующего

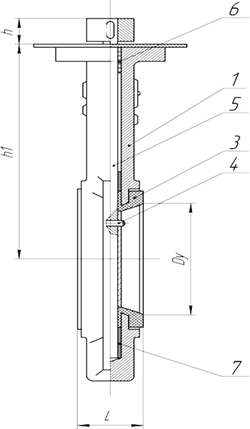

1 – корпус, 2 – рычаг, 3 – вкладыш уплотняющий, 4 – штифт конический, 5 – шток, 6 – втулка уплотняющая, 7 – подпятник, 8 – диск
Пропускная способность Kvy, м3/ч в зависимости от угла открытия
|
Ду, мм |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
40 |
0,1 |
5 |
12 |
24 |
45 |
64 |
90 |
125 |
135 |
|
50 |
0,1 |
5 |
12 |
24 |
45 |
64 |
90 |
125 |
135 |
|
65 |
0,2 |
8 |
20 |
37 |
65 |
98 |
144 |
204 |
220 |
|
80 |
0,3 |
12 |
22 |
39 |
70 |
116 |
183 |
275 |
302 |
|
100 |
0,5 |
17 |
36 |
78 |
139 |
230 |
364 |
546 |
600 |
|
125 |
0,8 |
29 |
61 |
133 |
237 |
392 |
620 |
930 |
1022 |
|
150 |
2 |
45 |
95 |
205 |
366 |
605 |
958 |
1437 |
1579 |
|
200 |
3 |
89 |
188 |
408 |
727 |
1202 |
1903 |
2854 |
3136 |
