Регуляторы давления

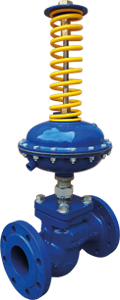

Регулятор давления «после себя» предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположен-ной после регулятора.
По функционалу схож с VFG2, DPR, КАТ33, DA616, ВРПД.

Запорный регулятор давления «после себя» (УРРД-НО-РД-З) предназначен для использования в тупиковых схемах (преимущественно, в системах холодного водоснабжения).
Регулятор при отсутствии водоразбора предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544-2015).
Исполнение клапана «нормально открытое».

Регулятор давления «после себя» предназначен для поддержания давления пара в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.
Исполнение клапана регулятора «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.
Регулятор давления работает только при постоянном расходе среды через регулятор.
Подключение мембранного исполнительного механизма к паровому трубопроводу должно производиться только через водяной затвор для защиты чувствительной мембраны от воздействия пара. При монтаже водяной затвор должен быть установлен выше мембранного привода регулятора.

По функционалу схож с КАТ42, ВРДД, РД-НЗ, РА-200

Водяной затвор предназначен для совместной работы с регулятором давления УРРД на пар и служит для защиты чувствительной мембраны гидропривода от воздействия пара.

Регулятор перепада давления предназначен для поддержания постоянного перепада давления (между подающим и обратным трубопроводами).
Исполнение клапана регулятора «нормально открытое».
При возрастании препада давления клапан регулятора закрывается, а при снижении – открывается, поддерживая перепад давления на заданном уровне.
Регулятор давления работает только при постоянном расходе среды через регулятор.

Регулятор расхода (УРРД-НО-РР) предназначен для поддержания постоянного расхода рабочей среды (с использованием диафрагмы или балансировочного клапана).
Исполнение клапана «нормально открытое». Клапан регулятора закрывается при превышении заданной величины расхода.
Регулятор давления работает только при постоянном расходе среды через регулятор.

Регулятор давления «до себя» (УРРД-НЗ-РД) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора.
Исполнение клапана «нормально закрытое». Клапан регулятора открывается при превышении заданной величины давления.

Регулятор перепуска (УРРД-НЗ-РП) является автоматическим регулятором перепада давления, который предназначен для поддержания постоянного давления в трубопроводе.
Исполнение клапана «нормально закрытое». При повышении перепада давлений на регуляторе клапан открывается.
В тепловом пункте регулятор перепуска устанавливается на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода (предохраняет насос от работы в нерасчетном режиме).
 Регулятор давления работает только при постоянном расходе среды через регулятор, не подходит для работы в тупиковых схемах.

Регулятор давления с пилотным управлением (УРРД-ПУ) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после (до) регулятора.

РД-3М применяются для регулирования давления, расхода, уровня и перепада давления жидких неагрессивных к материалам деталей регулятора сред на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах.
Регуляторы РД-3М являются управляющими (пилотными) устройствами и предназначены для работы в комплекте с исполнительными (гидравлическими клапанами и регуляторами) устройствами.
В комплекте с исполнительными устройствами регуляторы РД-3М предназначены также для выполнения функции защиты (рассечки тепловых сетей на гидравлически изолированные зоны) при аварийном нарушении гидравлических режимов.

Клапаны ИК-25 могут применяться в качестве исполнительных и вспомогательных устройств, управляемых приборами РД-3М, ПТ-1-1 и их аналогами.
В качестве исполнительных устройств ИК-25 применяются для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используются как разделительные и смесительные трехходовые устройства при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов.
В качестве вспомогательных устройств ИК-25 применяются для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода) при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.
