Регулятор перепада давления
Опросный лист УРРД - перепада давления
| Назначение |
| Регулятор перепада давления (УРРД-НО-РПД) предназначен для поддержания постоянного перепада давления (между подающим и обратным трубопроводами). Исполнение клапана регулятора «нормально открытое». При увеличении перепада давления клапан регулятора закрывается, а при снижении – открывается, поддерживая перепад давления на заданном уровне. Регулятор давления работает только при постоянном расходе среды через регулятор. |
Мы с удовольствием проконсультируем Вас по любым вопросам:
тел.: 8(3012)553-229, e-mail: osb@etmu.ru
Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).
Также Вы можете Заказать звонок
| Технические характеристики и размеры | ||||||||||||||
| Исполнение | Односедельное регулирующее | |||||||||||||
| Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Условная пропускная способность, Кvу, м3 /ч | 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 |
100 125 160 200 250 |
160 250 320 |
250 320 400 |
500 800 1250 |
1000 1250 1600 |
| Коэффициент начала кавитации, Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | 0,1 | 0,1 |
| Номинальное давление, РN, МПа | 1,6; 2,5; 4,0* | |||||||||||||
| Диапазон настройки регулятора, МПа | 0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2 |
|||||||||||||
| Относительная утечка в затворе, не более | 0,1% от Кvy | |||||||||||||
| Тип соединения | Фланцевое, исполнение В по ГОСТ 33259-2015 | |||||||||||||
| Регулируемая среда |
Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)* |
|||||||||||||
| Температура регулируемой среды, °С | До 150 | |||||||||||||
| Высота, мм | 610 | 630 | 630 | 665 | 680 | 690 | 710 | 730 | 780 | 965 | 1000 | 1200 | 1500 | 1950 |
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| Масса, кг | 16 | 18 | 19 | 22 | 26 | 28 | 35 | 42 | 56 | 70 | 135 | 170 | 290 | 390 |
* изготовление по специальному заказу
| Материалы основных деталей регуляторов | ||||
| Корпус клапана | Чугун СЧ25 (GG25) |
Сталь 25Л (GS-45) |
Сталь 09Г2С* |
Сталь 12Х18Н10Т* |
| РN 1,6 МПа | PN 1,6; 2,5; 4,0* МПа | |||
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) (Латунь ЛС59 (CuZn38Pb1)* |
|||
| Мембрана | Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)* | |||
| Уплотнение штока** | Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM) |
|||
| Уплотнение в затворе | «Металл по металлу» | |||
* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры

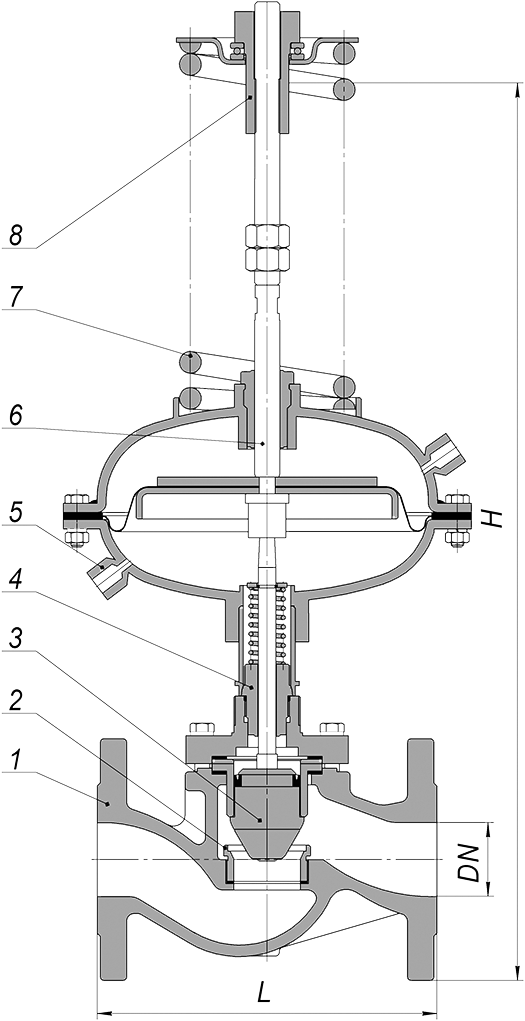

| Устройство УРРД® |
| 1 – седло 2 – корпус 3 – плунжер 4 – сальниковый узел 5 – привод мембранный 6 – шток 7 – пружина 8 – настроечная гайка |
| Монтажные положения | |||
| Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх. |  |
 |
 |
| Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз. |  |
|
|

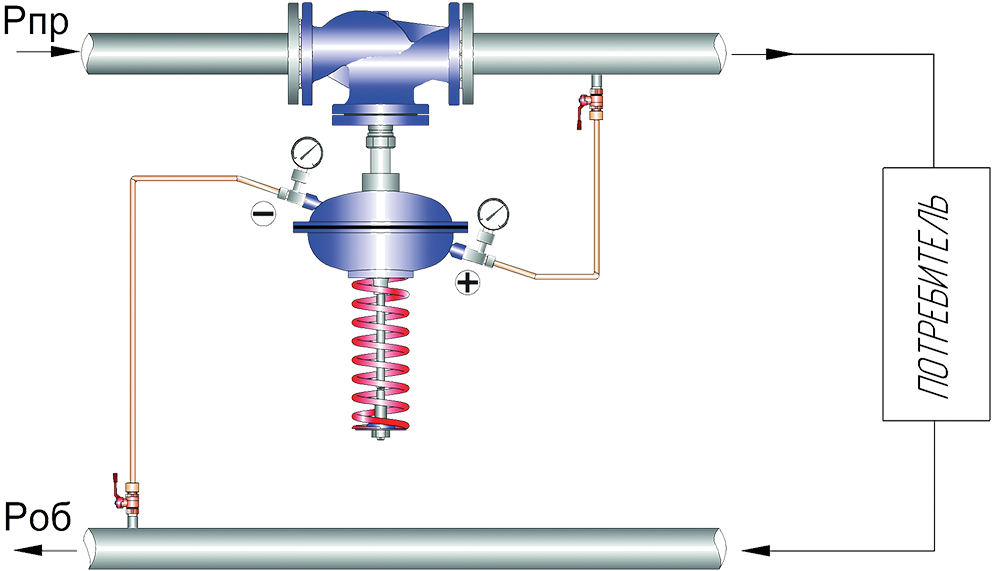

| Схемы подключения регулятора перепада давления | |
 |
|
| Рпр1 – давление потока среды на подающем трубопроводе теплосети Рпр2 – давление потока среды на подающем трубопроводе потребителя |
|
| Рекомендуемые схемы подключения регулятора перепада давления |

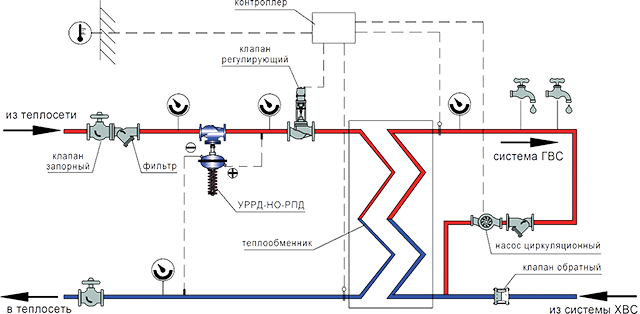

| На подающем трубопроводе в закрытой системе ГВС |
 |

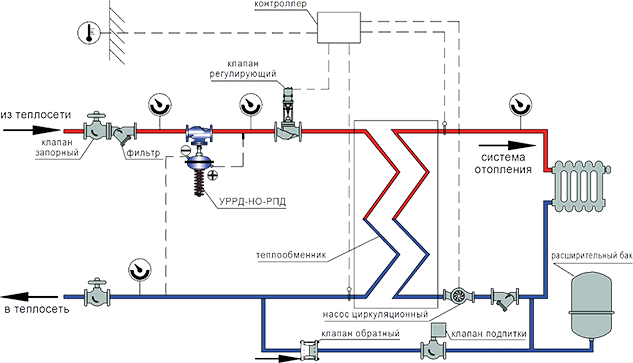

| На подающем трубопроводе при независимом присоединении системы отопления к тепловой сети |
 |
| На подающем трубопроводе при зависимом присоединении системы отопления к тепловой сети |
 |

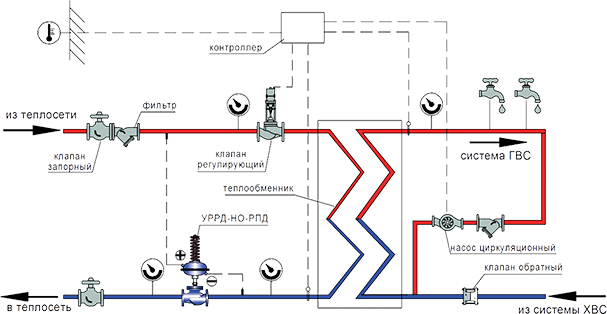

| На обратном трубопроводе в закрытой системе ГВС |
 |
| На обратном трубопроводе при независимом присоединении системы отопления к тепловой сети |
 |

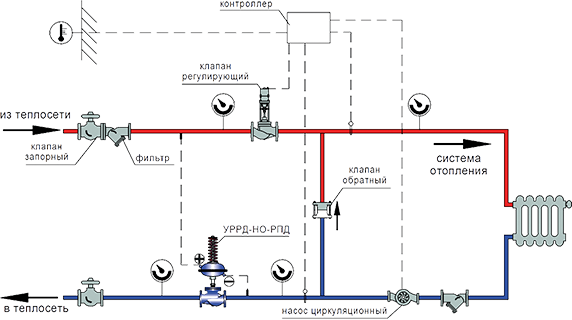

| На обратном трубопроводе при зависимом присоединении системы отопления к тепловой сети |
 |
| Гарантии |
| Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию. Срок консервации – 5 лет. Срок службы – не менее 10 лет. Наработка на отказ – 100 000 часов. |
