Фильтры сетчатые фланцевые с магнитной вставкой ФСФм
Назначение

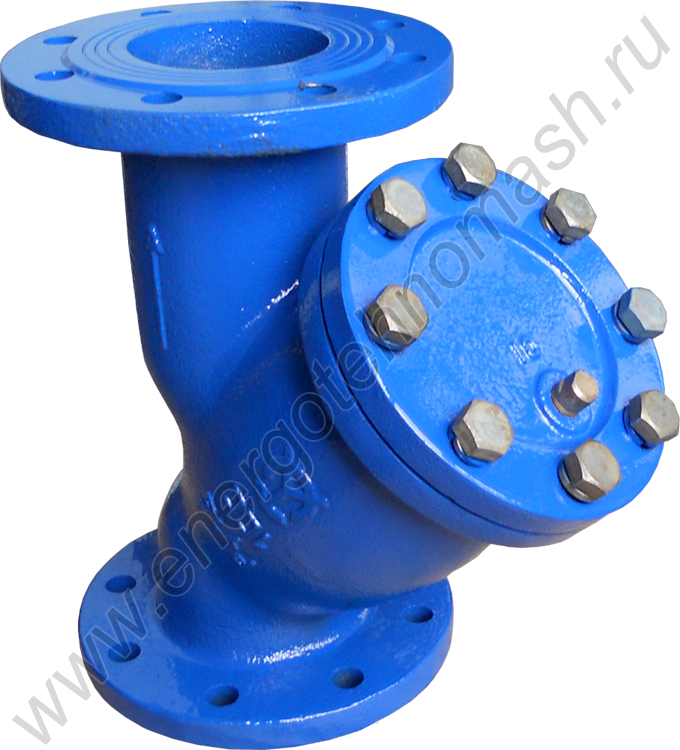

Фильтры сетчатые фланцевые ФСФ предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем (регуляторы, клапаны, форсунки, расходомеры и другие устройства) с повышенными требованиями к чистоте проходящей через них среды систем теплоснабжения, горячего и холодного водоснабжения, а также других технологических систем
Исполнение фильтров сетчатых ФСФ:
- ФСФ – стандартное исполнение
- ФСФм – исполнение с магнитной вставкой
Технические характеристики
- Температура окружающего воздуха от 5 º С до 50 º С
- Температура рабочей среды до 200 º С
- Условное давление:ФСФ с корпусом из серого чугуна СЧ20 – 1,6 МПаФСФ с корпусом из высокопрочного чугуна ВЧ40 – 2,5 МПа
- Средний срок службы – 12 лет
Габаритные размеры, исполнение, масса, диаметры условных проходов
|
Условное обозначение |
Диаметр условного прохода Ду,мм |
Строительная длина L, мм |
Высота, мм не более |
Присоединительные размеры фланца, мм |
Масса, кг не более |
|||
|
|
|
|
Н |
Н1 |
D |
d /n отв. |
D1 |
|
|
ФСФ |
25 |
160 |
147 |
85 |
125 |
14/4 |
90 |
5 |
|
32 |
180 |
165 |
97 |
135 |
18/4 |
100 |
6 |
|
|
50 |
220 |
220 |
138 |
165 |
18/4 |
125 |
9 |
|
|
65 |
270 |
270 |
177 |
185 |
18/8 |
145 |
12 |
|
|
80 |
290 |
295 |
191 |
200 |
18/8 |
160 |
14 |
|
|
100 |
350 |
352 |
242 |
220 |
18/8 |
180 |
26 |
|
|
150 |
440 |
466 |
325 |
285 |
22/8 |
240 |
50 |
|
|
200 |
540 |
534 |
364 |
340 |
22/12 |
295 |
76 |
|
|
ФСФм |
50 |
220 |
230 |
145 |
165 |
18/4 |
125 |
10 |
|
65 |
270 |
280 |
185 |
185 |
18/8 |
145 |
13 |
|
|
80 |
290 |
305 |
200 |
200 |
18/8 |
160 |
15 |
|
|
100 |
350 |
360 |
250 |
220 |
18/8 |
180 |
27 |
|
|
150 |
440 |
470 |
330 |
285 |
22/8 |
240 |
52 |
|
|
200 |
540 |
540 |
370 |
340 |
22/12 |
295 |
78 |
|
Положение и способ монтажа
Фильтры сетчатые ФСФ должны устанавливаться на горизонтальных трубопроводах так, чтобы направление стрелки на корпусе совпадало с направлением движения среды, а сливное отверстие в крышке было обращено вниз. При монтаже фильтра предусмотреть возможность удобной эксплуатации. В процессе эксплуатации необходимо периодически чистить фильтры.
Устройство
|
Ду, мм |
Размер ячейки сетки / диаметр проволоки, мм |
Количество ячеек сетки в см2 |
||
|
Стандартная |
Мелкая |
Стандартная |
Мелкая |
|
|
25-65 |
0,9/0,36 |
0,5/0,2 |
80 |
204 |
|
80-200 |
1,4/0,65 |
24 |
||
