Датчики-реле напора ДЕ 57-2,5, ДЕ 57-40, ДЕ 57-6
Назначение
Датчики предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).
Контролируемая среда – воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.
Являются аналогами датчиков реле серии РУМД (ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5 ). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза.
Разработанные датчики-реле имеют информационную шкалу настройки.
*Датчики изготавливаются в атомном исполнении.
Информация предоставляется по официальному запросу.
Основные технические характеристики
Датчики-реле предназначены для работы в условиях:
- температура окружающей среды от -30 до +50о С;
- относительная влажность (95±3)% при температуре 35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.
|
Обозначение |
Пределы уставок |
Величина зоны возврата |
Давление перегрузки |
габаритные размеры, мм не более |
Масса кг, не более |
|---|---|---|---|---|---|
|
Датчики-реле напора, кПа (кгс/м²) |
|||||
|
ДЕ 57-40 |
4-40 (400-4000) |
5 (500) |
80 (8000) |
Ø 60×130 |
0,25 |
|
ДЕ 57-6 |
0,6-6 (60-600) |
0,6 (60) |
18 (1800) |
Ø 95×130 |
0,25 |
|
ДЕ 57-2,5 |
0,04-2,5 (4-250) |
0,25 (25) |
10 (1000) |
Ø 142×130 |
0,4 |
Монтаж датчика-реле
На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.
В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по
уплотнительному кольцу подсоединительного штуцера.
Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.
 |
|
Схема электрическая подключения |
|
Номер провода |
Цвет изоляции |
Допускаемая замена по цвету изоляции |
|---|---|---|
|
1 |
черный |
фиолетовый, коричневый |
|
2 |
красный |
розовый, желтый, оранжевый |
|
3 |
белый |
синий, голубой, зеленый |
Фотографии приборов
 |
|

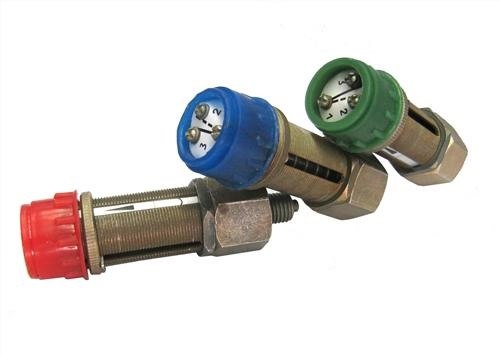

Датчик-реле давления ДЕ57-200 |
 |
|

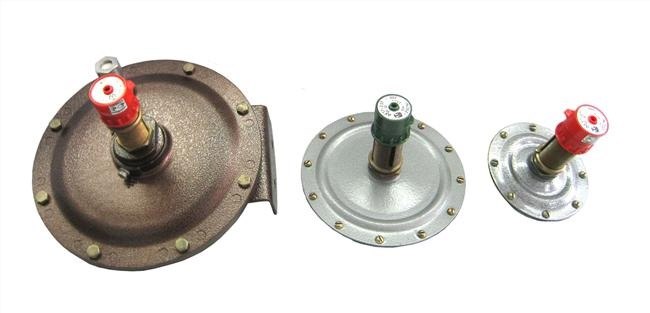

Датчики-реле давления ДЕ57-2,5ПН, ДЕ57-2,5Т, ДЕ57-6Т |
