Шкаф управления
Назначение
Шкафы управления автоматикой типа ШУ ТП предназначены для управления оборудованием индивидуального теплового пункта (ИТП) здания. Шкаф обеспечивает управление одного и более контуров регулирования, насосных групп циркуляции, компонентов силового и низковольтного питания и дополнительного оборудования. В состав контура входит: один или пара смесительных (циркуляционных) насосов (основной/резерв), регулирующий клапан с электроприводом, комплект датчиков температуры и датчиков работы насосов.
Функции ШУ ТП:
• Автоматическое поддержание температуры в системе отопления и ГВС в соответствии с заданным графиком с помощью регулирующего клапана
• Управление контурами в зависимости от уличной температуры и температуры подачи теплосети
• Управление электродвигателями смесительных (циркуляционных) насосов системы отопления и ГВС с функцией АВР
• Защита насосов от «сухого хода»
• Защита насосов от перегрузки и короткого замыкания
• Удобный экран для мониторинга параметров работы системы
Технические характеристики
Шкаф управления и автоматики изготовляется в соответствии с техническим заданием заказчика и имеет ряд общих характеристик:
• Степень защиты шкафа - IP00 ... IP54
• Род тока питающей сети -переменный
• Номинальное напряжение питания - 220В ... 380В
Состав определяется заказчиком, при возможности выбора преимущество отдается:
• Приводная техника – Regada
• Логические элементы (контроллер) – ТРМ 32, ТРМ 132 ТРМ 212, ПЛК73 ОВЕН
• Запорно-регулирующая арматура: ЗРК ЗАО «ЭТМ»
• Промышленная автоматика (датчики температуры) – ОВЕН
Устройство и принцип работы

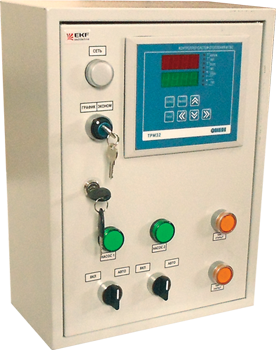

Шкаф управления автоматикой представляет собой металлический стальной шкаф, в котором расположены: контроллер управления тепловым пунктом, низковольтная аппаратура предназначенная для коммутации силовых цепей (~220В, ~380В), а так же цепей управления (~24В). В щите предусмотрены клеммы внешних соединений (Х1, Х2).. На дверце ШУ ТП установлена светосигнальная арматура для индикации. Контроллер в зависимости от выбранного режима работы управляет запорно-регулирующей арматурой и поддерживает температуру отопления и ГВС в заданных пределах регулирования, а также, управляет насосами отопления и ГВС.
В автоматическом режиме управление осуществляется при помощи контроллера по специальному алгоритму. Сигналы с датчиков температуры поступают на соответствующие входы контроллера и подвергаются аналого-цифровому преобразованию. Далее осуществляются преобразования, чтобы получить в цифровой форме значения измеряемых температур. По измеренным данным, а также в соответствии с заданным режимом работы и температурными графиками, контроллер вычисляет расчетные значения температур и сравнивает их с измеренными. На основании сравнения выдается сигнал на регулирующий клапан, пропорциональный разности температур. При этом учитывается температура обратного теплоносителя.
В течение работы контроллер проверяет работоспособность насоса, контролирует датчики на корректность показаний и в случае обнаружения неисправностей проводит мероприятия либо по изменению режима работы, либо по защите здания от размораживания.
При возникновении аварийной ситуации, контроллер переводит контур в состояние «Авария». Все аварии сопровождаются включением сигнальной лампы аварии на дверце шкафа.
Преимущества шкафа управления
• Ликвидации сезонных перетопов (весна, осень)
• Снижения теплопотребления в нерабочие часы, выходные и праздничные дни
• Соблюдения отопительного температурного графика с учетом индивидуальных особенностей объекта
• Экономия электроэнергии
• Электрическая и технологическая защита объекта
• Возможность мониторинга
• Увеличение срока службы оборудования
• Повышение надежности системы со шкафом управления и автоматики
