Узлы подключения

Фото

Описание

Kvs

Размер

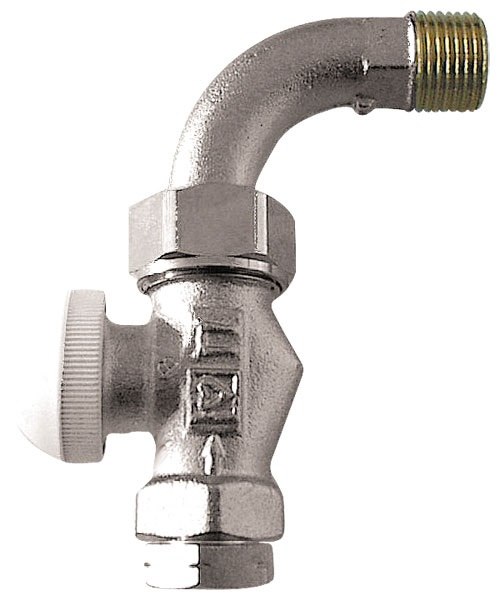

Артикул 1 7727 19

Гарнитур подключения ГЕРЦ-2000Термостатический клапан ГЕРЦ TS-90 проходной с отводом.

Подключение к радиатору отводом 1 6249 01, с уплотнением “сфера-конус”, фитинг 1 6292 11 установлен. Пропускная способность клапана при наличии установленной термоголовки в позиции максимального открытия Kv2 составляет 0,6 м3/ч.

1,06

1/2 x 15

Артикул 1 3066 01

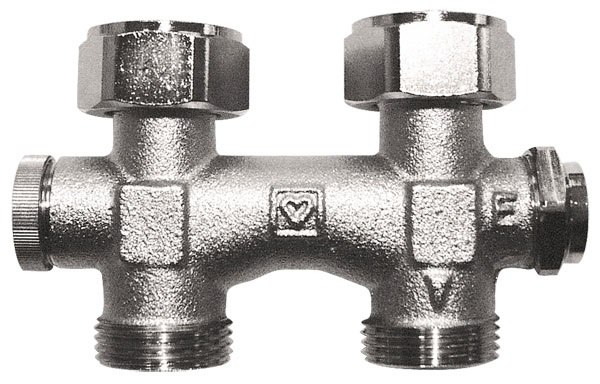

Узел подключения ГЕРЦ-3000 с байпасом, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4, уплотнение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

G 3/4

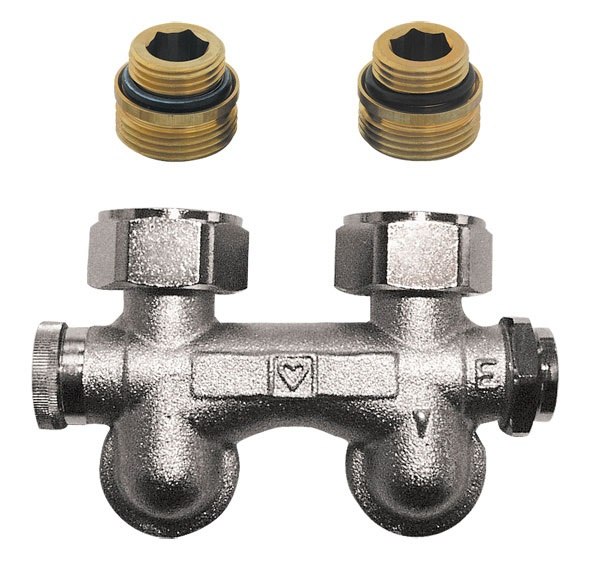

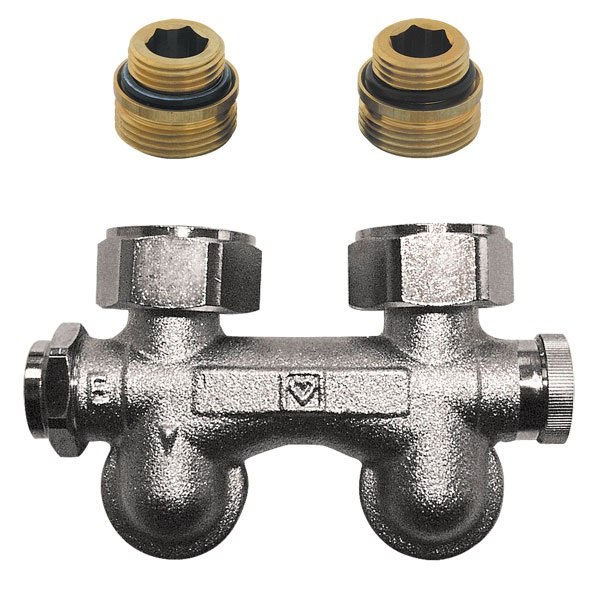

Артикул 1 3066 02

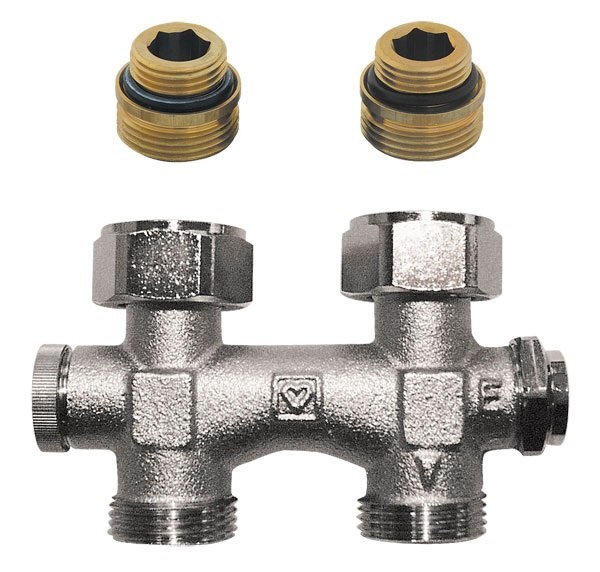

Узел подключения ГЕРЦ-3000 с байпасом, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой. В комплект входят 2 переходных ниппеля 1 3002 31. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

Rp 1/2 x G 3/4

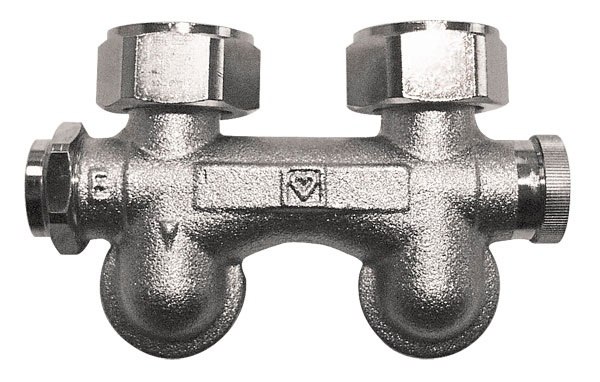

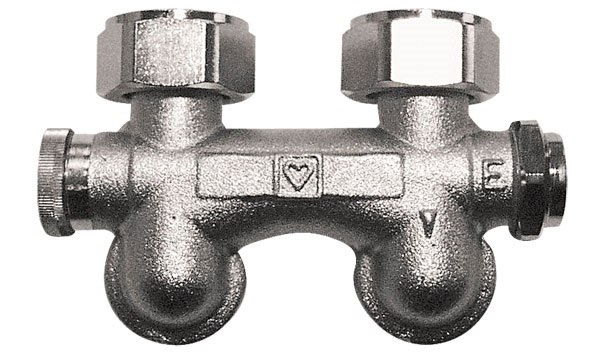

Артикул 1 3066 11

Узел подключения ГЕРЦ-3000 с байпасом, угловой, слив слева.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4, уплотнение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

G 3/4

Артикул 1 3066 21

Узел подключения ГЕРЦ-3000 с байпасом, угловой, слив справа.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4, уплотнение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

G 3/4

Артикул 1 3066 12

Узел подключения ГЕРЦ-3000 с байпасом, угловой, слив слева.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой. В комплект входят 2 переходных ниппеля 1 3002 31. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

Rp 1/2 x G 3/4

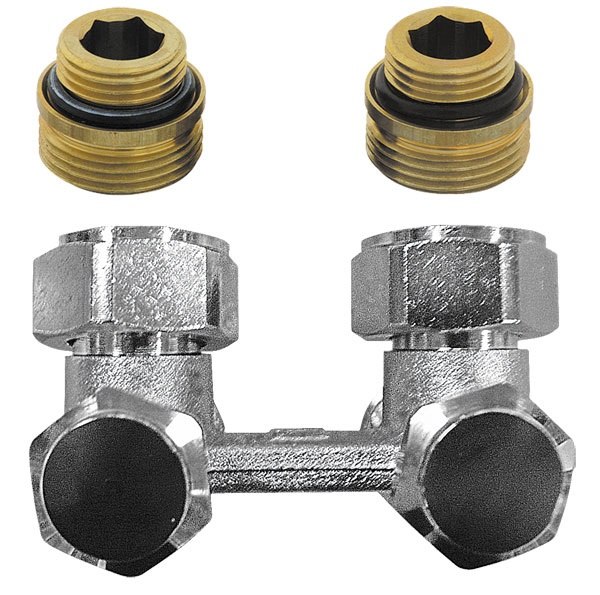

Артикул 1 3066 22

Узел подключения ГЕРЦ-3000 с байпасом, угловой, слив справа.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой. В комплект входят 2 переходных ниппеля 1 3002 31. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

Rp 1/2 x G 3/4

Артикул 1 3166 01

Узел подключения ГЕРЦ-3000 с фиксированным байпасом, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4, уплотнение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

G 3/4

Артикул 1 3166 02

Узел подключения ГЕРЦ-3000 с фиксированным байпасом, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой. В комплект входят 2 переходных ниппеля 1 3002 31. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,7

Rp 1/2 x G 3/4

Артикул 3 3021 11

Узел подключения HERZ PROJECT (ГЕРЦ ПРОЕКТ), проходной.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой. В комплект входят 2 переходных ниппеля 1 3002 12. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

7

Rp 1/2 x G 3/4

Артикул 3 3021 12

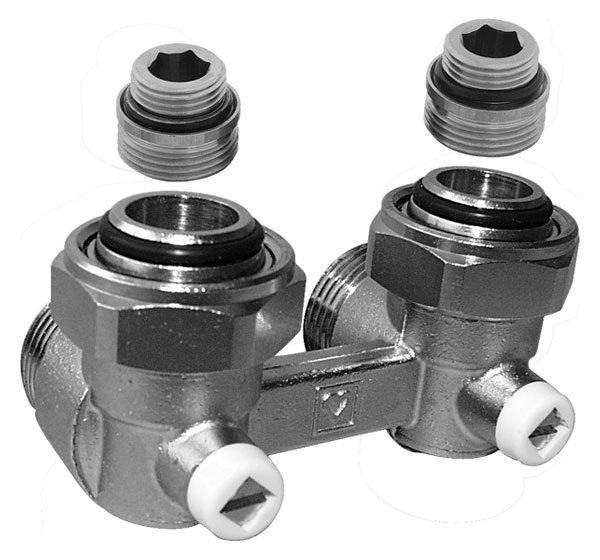

Узел подключения HERZ PROJECT (ГЕРЦ ПРОЕКТ), угловой.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой. В комплект входят 2 переходных ниппеля 1 3002 12. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

7

Rp 1/2 x G 3/4

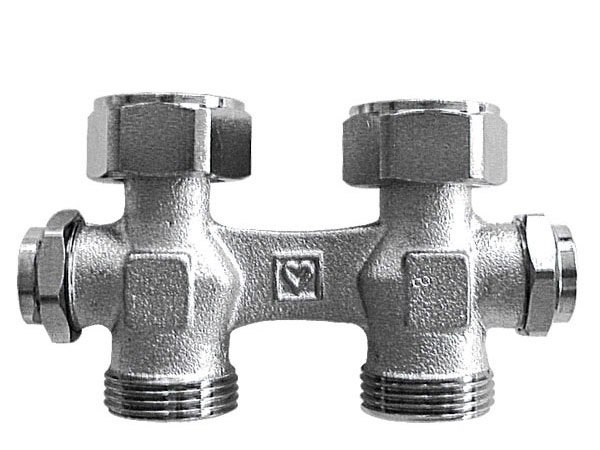

Артикул 1 3466 01

Узел подключения ГЕРЦ-3000, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,23

G 3/4

Артикул 1 3466 11

Узел подключения ГЕРЦ-3000, угловой.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,23

G 3/4

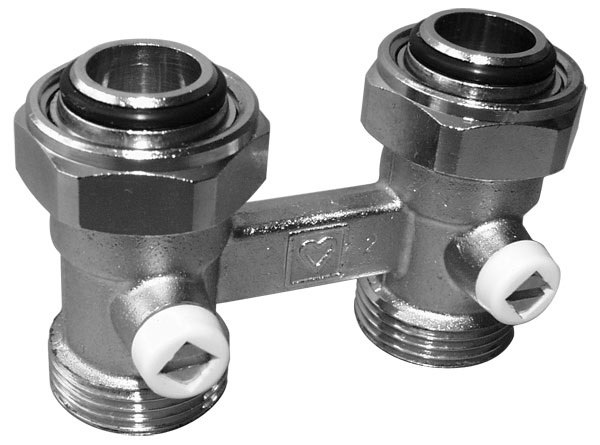

Артикул 3 3021 01

Узел подключения HERZ PROJECT (ГЕРЦ ПРОЕКТ), проходной.

Межосевое расстояние 50 мм. Подключение к радиатору G 3/4. Наружная резьба со стороны труб для фитингов G 3/4 (евроконус). Фитинги заказываются отдельно.

7

G 3/4

Артикул 3 3021 02

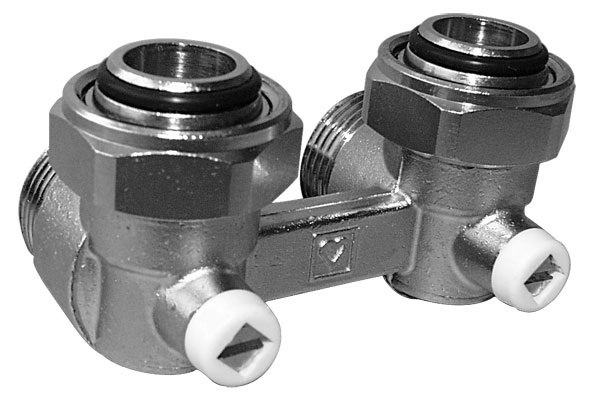

Узел подключения HERZ PROJECT (ГЕРЦ ПРОЕКТ), угловой.

Межосевое расстояние 50 мм. Подключение к радиатору G 3/4. Наружная резьба со стороны труб для фитингов G 3/4 (евроконус). Фитинги заказываются отдельно.

7

G 3/4

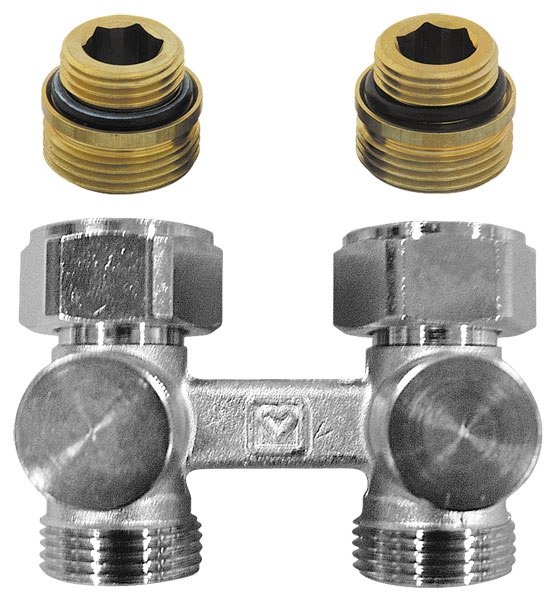

Артикул 1 3466 02

Узел подключения ГЕРЦ-3000, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2. В комплект входят 2 переходных ниппеля 1 3002 31. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,23

Rp 1/2 x G 3/4

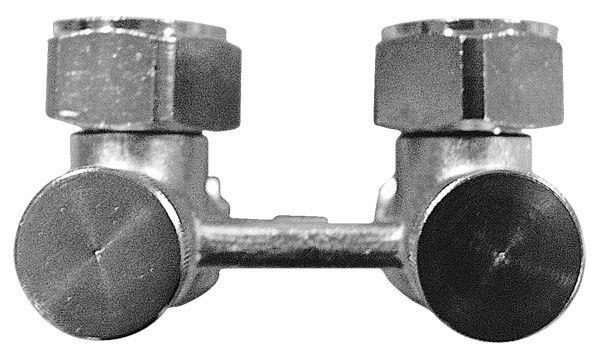

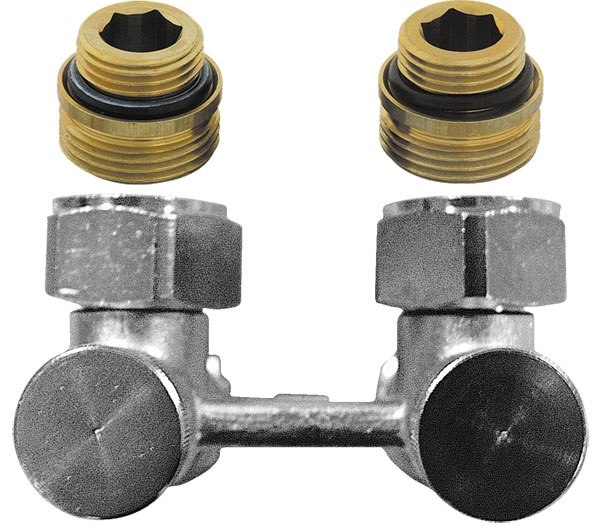

Артикул 1 3466 12

Узел подключения ГЕРЦ-3000, угловой.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2. В комплект входят 2 переходных ниппеля 1 3002 31. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,23

Rp 1/2 x G 3/4

Артикул 1 3766 01

Узел подключения ГЕРЦ-3000, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,23

G 3/4

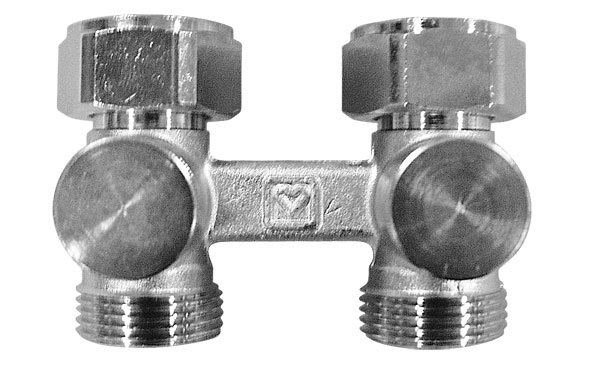

Артикул 1 3766 11

Узел подключения ГЕРЦ-3000, угловой.

Межцентровое расстояние 50 мм, подключение к радиатору G 3/4. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги заказываются отдельно.

1,23

G 3/4

Артикул 1 3766 02

Узел подключения ГЕРЦ-3000, проходной.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2. В комплект входят 2 переходных ниппеля. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,23

Rp 1/2 x G 3/4

Артикул 1 3766 12

Узел подключения ГЕРЦ-3000, угловой.

Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2. В комплект входят 2 переходных ниппеля. Наружная резьба со стороны трубы для фитингов G 3/4, присоединение “евроконус”. Фитинги для присоединения труб заказываются отдельно.

1,23

Rp 1/2 x G 3/4

Артикул 1 7728 92

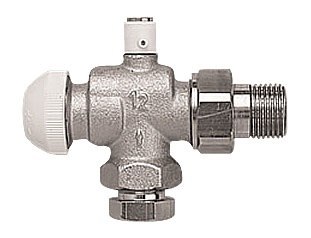

Гарнитур подключения ГЕРЦ-2000.

Термостатический клапан ГЕРЦ TS-90 угловой специальный с клапаном воздухоотводчиком, подключение к радиатору соединителем с уплотнением “сфера-конус”, фитинг 1 6292 11 установлен. Пропускная способность клапана при наличии установленной термоголовки в позиции максимального открытия Kv2 составляет 0,6 м3/ч.

1,06

1/2 x 15

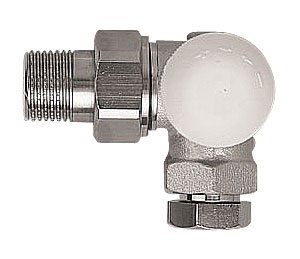

Артикул 1 7758 19

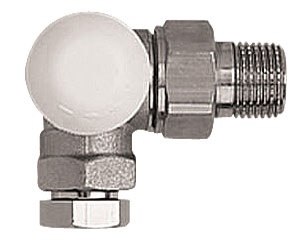

Гарнитур подключения ГЕРЦ-2000. Термостатический клапан ГЕРЦ TS-90 трехосевой “AB”.

Клапан слева от радиатора, подключение к радиатору соединителем с уплотнением “сфера-конус”, фитинг 1 6292 11 установлен. Пропускная способность клапана при наличии установленной термоголовки в позиции максимального открытия Kv2 составляет 0,6 м3/ч.

1,06

1/2 x 15

Артикул 1 7759 19

Гарнитур подключения ГЕРЦ-2000. Термостатический клапан ГЕРЦ TS-90 трехосевой “CD”.

Клапан справа от радиатора, подключение к радиатору соединителем с уплотнением “сфера-конус”, фитинг 1 6292 11 установлен. Пропускная способность клапана при наличии установленной термоголовки в позиции максимального открытия Kv2 составляет 0,6 м3/ч.

1,06

1/2 x 15

Артикул 1 7173 01

Узел подключения ГЕРЦ-2000 для однотрубных систем, с возможностью запирания.

Подключение к радиатору соединителем “сфера-конус”. Фитинг 1 6284 04 установлен. Фитинги для труб заказываются отдельно. Резьба подключения G 3/4, евроконус. Циркуляционный тормоз поставляется в комплекте. Пропускная способность клапана при наличии установленной термоголовки Kv2 составляет 2,0 м3/ч.

2,5

1/2 x G 3/4

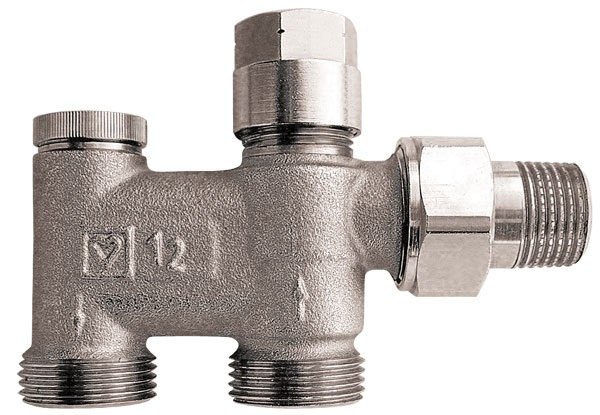

Артикул 1 7175 01

Узел подключения ГЕРЦ-2000 для двухтрубных систем, с возможностью настройки и запирания.

Подключение к радиатору оединителем “сфера-конус”. Фитинг 1 6284 04 установлен. Фитинги для труб заказыаются отдельно. Резьба подключения G 3/4, евроконус. Пропускная способность клапана при наличии установленной термоголовки Kv2 составляет 0,13–0,7 м3/ч.

1,35

1/2 x G 3/4

Артикул 1 7174 01

Узел подключения ГЕРЦ-2000 для однотрубных систем, с возможностью запирания.

Подключение к радиатору соединителем “сфера-конус”. Фитинг 1 6284 04 установлен. Фитинги для труб заказываются отдельно. Резьба подключения М 22 х 1,5. Циркуляционный тормоз поставляется в комплекте. Пропускная способность клапана при наличии установленной термоголовки Kv2 составляет 2,0 м3/ч.

2,5

1/2 x M 22 x 1,5

Артикул 1 7176 01

Узел подключения ГЕРЦ-2000 для двухтрубных систем, с возможностью настройки и запирания.

Подключение к радиатору соединителем “сфера-конус”. Фитинг 1 6284 04 установлен. Фитинги для труб заказываются отдельно. Резьба подключения М 22 х 1,5. Пропускная способность клапана при наличии установленной термоголовки Kv2 составляет 0,3–0,7 м3/ч.

1,35

1/2 x M 22 x 1,5

Артикул 1 7767 41

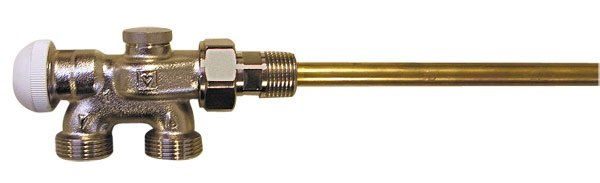

Узeл одноместного подключения ГЕРЦ-VTA-40, для однотрубных систем.

Подключение к радиатору нижнебоковое, с ланцетной трубкой I = 290 мм, диаметр 11 мм. Межцентровое расстояние 40 мм. Возможность замены радиатора под давлением. Замена буксы под давлением при помощи ГЕРЦ-Чейнжфикс. Фитинги для труб G 3/4 заказываются отдельно. Циркуляционный тормоз 1 6222 01 заказывается отдельно. Пропускная способность клапана при наличии термоголовки Kv2 составляет 1,55 м3/ч.

2

15

Артикул 1 7767 42

Узeл одноместного подключения ГЕРЦ-VTA-40, для однотрубных систем.

Подключение к радиатору нижнебоковое, с ланцетной трубкой I = 290 мм, диаметр 11 мм. Межцентровое расстояние 40 мм. Возможность замены радиатора под давлением. Замена буксы под давлением при помощи ГЕРЦ-Чейнжфикс. Фитинги для труб G 3/4 заказываются отдельно. Циркуляционный тормоз 1 6222 01 заказывается отдельно. Пропускная способность клапана при наличии термоголовки Kv2 составляет 1,55 м3/ч.

2

20

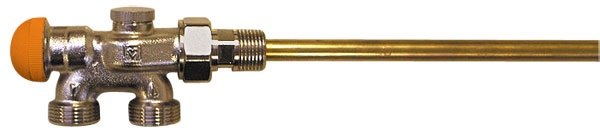

Артикул 1 7767 51

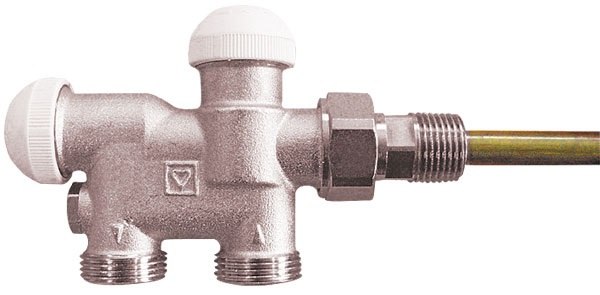

Узeл одноместного подключения ГЕРЦ-VTA-40, для двухтрубных систем с преднастройкой термостатической буксы.

Подключение к радиатору нижнебоковое, с ланцетной трубкой I = 290 мм, диаметр 11 мм. Межцентровое расстояние 40 мм. Возможность замены радиатора под давлением.
Замена буксы под давлением при помощи ГЕРЦ-Чейнжфикс. Фитинги для труб G 3/4 заказываются отдельно. Пропускная способность клапана при наличии термоголовки Kv2 составляет 0,5 м3/ч.

1,1

15

Артикул 1 7767 52

Узeл одноместного подключения ГЕРЦ-VTA-40, для двухтрубных систем с преднастройкой термостатической буксы.

Подключение к радиатору нижнебоковое, с ланцетной трубкой I = 290 мм, диаметр 11 мм. Межцентровое расстояние 40 мм. Возможность замены радиатора под давлением.
Замена буксы под давлением при помощи ГЕРЦ-Чейнжфикс. Фитинги для труб G 3/4 заказываются отдельно. Пропускная способность клапана при наличии термоголовки Kv2 составляет 0,5 м3/ч.

1,1

20

Артикул 1 7768 51

ГЕРЦ-VTA-40-Uni-универсальный четырехходовой клапан для одно- и двухтрубных систем.

Подключение к радиатору нижнебоковое, с плоским уплотнением. С ланцетной трубкой I = 290 мм, диаметр 11 мм, межосевое расстояние 40 мм. Возможно переключение с одно- на двух- трубку, с перекрытием; с двумя термостатическими кран-буксами, возможность замены радиатора под давлением, замена буксы под давлением с помощью ГЕРЦ-Чейнжфикс. Фитинги для труб заказываются отдельно.

0,73

15

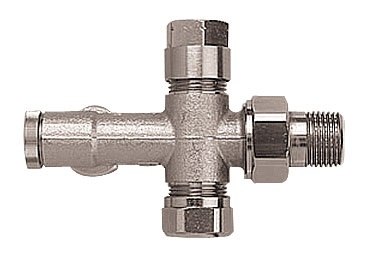

Артикул 1 7187 14

Угловой узел подключения ГЕРЦ-2000, для однотрубных систем, с возможностью запирания.

Подключение к радиатору соединителем “сфера-конус”. Фитинг 1 6284 04 установлен. Фитинги для труб заказываются отдельно. Резьба подключения G 3/4, евроконус.

1/2 x G 3/4

Артикул 1 7189 14

Угловой узел подключения ГЕРЦ-2000, для двухтрубных систем, с возможностью настройки и запирания.

Подключение к радиатору соединителем “сфера-конус”. Фитинг 1 6284 04 установлен. Фитинги для труб заказываются отдельно. Резьба подключения G 3/4, евроконус.

1/2 x G 3/4
