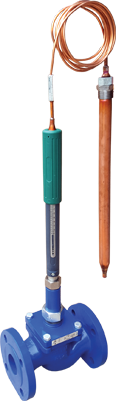

Регулятор температуры прямого действия
Опросный лист РТПД
| Назначение |
| Регулирующий клапан в сочетании с приводом прямого действия (термостатом) является регулятором температуры прямого действия (РТПД) и предназначается для применения преимущественно в системах горячего водоснабжения (ГВС) со скоростными и емкостными водонагревателями и с баками-аккумуляторами, для регулирования температуры в системах индивидуального и центрального теплоснабжения, охлаждения, кондиционирования, а также в промышленных и судовых системах. Он также может использоваться в смесительных узлах систем напольного отопления. Термостат закрывает клапан, когда температура превышает установленное значение. Установка регулятора возможна как на подающем, так и на обратном трубопроводе тепловой сети. |
Мы с удовольствием проконсультируем Вас по любым вопросам:
тел.: 8(3012)553-229, e-mail: osb@etmu.ru
Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).
Также Вы можете Заказать звонок
| Устройство |
| Регулятор температуры прямого действия состоит из регулирующего клапана, разгруженного по давлению (кроме Ду15) и привода прямого действия (термостата). Термостат – это единая, неразборная система, состоящая из датчика, капилляра и настроечного цилиндра. |
| Принцип работы |
| Требуемая температура теплоносителя устанавливается на настроечном цилиндре привода. Изменение температуры рабочей среды внутри датчика вызывает увеличение или уменьшение ее объема и давления, которые передаются по капиллярной трубке на поршень термоэлемента. Поршень, перемещаясь, приводит в движение связанный с ним плунжер клапана. При увеличении температуры регулируемой среды клапан закрывается, при уменьшении — открывается. |
| Преимущества |
| • Не требует применения сложных систем автоматизации. • Работает без посторонних источников энергии. • Прост в обслуживании и настройке. |
| Технические характеристики клапана | ||||||||
| Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Условная пропускная способность, Kvy м3/ч | 4 | 6,3 | 10 | 16 | 25 | 40 | 50 | 80 |
| Номинальное давление, РN, МПа | 1,6; 2,5 | |||||||
| Температура регулируемой среды, °C | До 150 | |||||||
| Регулируемая среда | вода или 30% водный раствора гликоля | |||||||
| Относительная утечка затвора | 0,16% от Кvy | |||||||
| Тип соединения | Фланцевое по ГОСТ 12820 | |||||||
| Диапазоны настройки регулируемой температуры, °C | 0 – 160 | |||||||
| Материалы основных деталей клапана | ||||
| Корпус клапана | Чугун СЧ20 (GG20) РN 1,6 |
Сталь 25Л (GS-52) РN 1,6-2,5 |
Сталь 09Г2С РN 1,6-4,0 |
Сталь 20Х13 Сталь 12Х18Н9Т РN 1,6-4,0 |
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) / (Латунь ЛС59 (CuZn38Pb1) — под заказ) | |||
| Уплотнение на плунжере | «металл по металлу» | |||
| Уплотнение штока | Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM) | |||
| Привод прямого действия (термостат) | |||||
| Тип термостата | V.2.05 | V.4.05 | V.4.10 | V.8.09 | V.8.18 |
| Температура теплоносителя, °C | 0-60 30-90 60-120 |
0-120 40-160 |
0-60 30-90 60-120 |
0-120 40-160 |
0-60 30-90 60-120 |
| Максимальный ход штока, мм | 10 | 21 | 21 | 21 | 21 |
| Перемещение штока при изменении температуры на 1°C, мм | 0,5 | 0,5 | 1 | 0,9 | 1,8 |
| Нейтральная зона (характеризует разницу величин t°, при наличии которой шток не будет двигаться), °C | 2,5 | 2 | 2 | 1,5 | 1,5 |
| Сила закрывания, Н | 400 | 500 | 500 | 800 | 800 |
| Материалы привода прямого действия (термостата) | |
| Температурный датчик | Медь |
| Рабочая жидкость | Глицерин |
| Габаритные и присоединительные размеры привода прямого действия (термостата) | ||||||||||
| Тип термостата | V.2.05 | V.4.05 | V.4.10 | V.8.09 | V.8.18 | |||||
| C-медь / S-нержавеющая сталь | C | S | C | S | C | S | C | S | C | S |
| A, мм | 305 | 305 | 385 | 385 | 385 | 385 | 560 | 560 | - | 560 |
| C, мм | 210 | 190 | 235 | 250 | 325 | 325 | 425 | 435 | - | 810 |
| E, мм | 22 | 22 | 22 | 22 | 28 | 25 | 28 | 25 | - | 34 |
| G, дюйм (трубная резьба) | R3/4 | R3/4 | R1 | R1 | R1 | R1 | R2 | R2 | - | R2 |
| Масса, кг | 1,8 | 1,8 | 2,6 | 2,6 | 3,3 | 3,3 | 6,3 | 6,3 | - | 7,3 |
| Длина капилляра, м | 3 (6, 9, 12 – под заказ) | |||||||||
| Устройство: |
| 1 – корпус клапана 2 – плунжер 3 – сальниковый узел 4 – пружина 5 – шток клапана 6 – настроечный цилиндр привода прямого действия 7 – температурный датчик |
| Монтажные положения регулятора | |||
| Регуляторы с температурой перемещаемой среды до 100°С может быть расположен в любом положении. |  |
 |
 |
| Регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз. |  |
|
 |
| Монтажные положения температурного датчика | |
| Датчик должен быть полностью погружен в измеряемую среду, и место его установки необходимо выбрать таким образом, чтобы он отражал температуру без запоздания. Температурный датчик может быть установлен в любом положении. |  |
 |
|

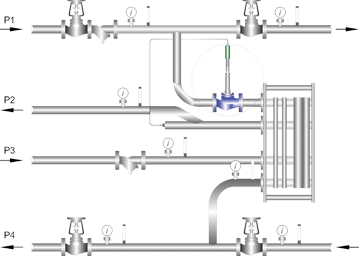

| Схема установки РТПД в закрытой системе (ГВС) | |
 |
Условные обозначения: |
| P1 – подающий трубопровод теплосети P2 – подающий трубопровод потребителя P3 – обратный трубопровод потребителя P4 – обратный трубопровод теплосети |
|
| Схема установки РТПД в открытой системе (ГВС) | |
 |
Условные обозначения: |
| P1 – подающий трубопровод теплосети P2 – ГВС потребителя P3 – обратный трубопровод теплосети |
|
