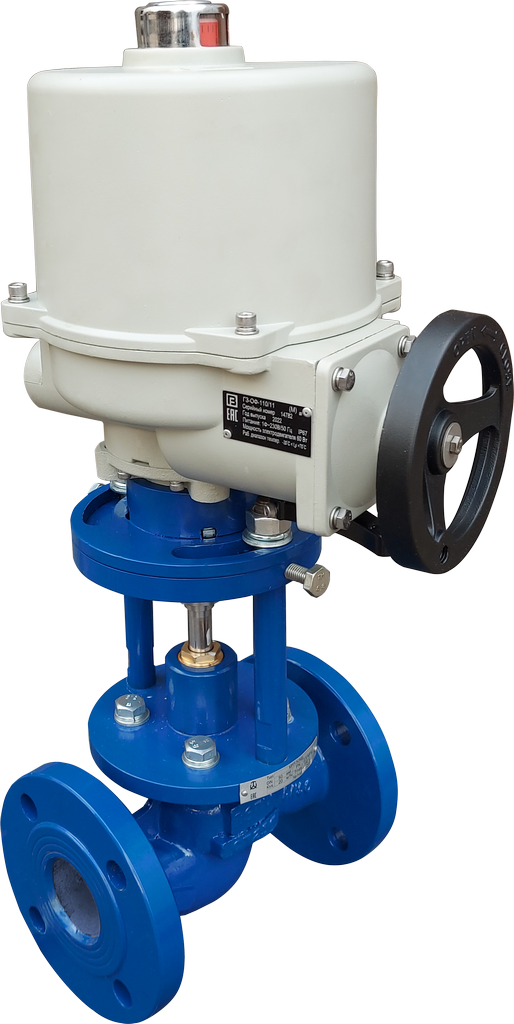

Клапаны питания котлов дисковые КРП-50Мд с электрическим исполнительным механизмом Rotork
| Назначение |
| Клапаны питания котлов дисковые КРП-50Мд предназначены для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемых для нужд народного хозяйства. |
Мы с удовольствием проконсультируем Вас по любым вопросам:
тел.: 8(3012)553-229, e-mail: osb@etmu.ru
Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).
Также Вы можете Заказать звонок
| Принцип действия |
| Регулирование расхода питательной воды через клапан осуществляется изменением площади профилированных отверстий в седле, не перекрытых лопастями золотника, при вращении его вокруг оси и, соответственно, расхода воды, поступающей в котел. |
| Положение и способ монтажа |
| Клапан КРП-50Мд устанавливается в любом положении, кроме электро-привод под клапаном, в месте, удобном для проведения обслуживания и ревизии. |
| Технические данные и размеры | ||
| Номинальный диаметр, DN, мм | 50 | 80 |
| Условная пропускная способность, Кvу, м3 /ч | 20 | 33 |
| Тип соединения | Фланцевое по ГОСТ 12820 | |
| Номинальное давление, РN, МПа | 1,6; 2,5 | |
| Регулируемая среда | Вода; пар | |
| Температура регулируемой среды, °С | 150; 220 | |
| Относительная влажность воздуха, % | 30-80 | |
| Относительная утечка, % от Кvу | 0,1 | |
| Пропускная характеристика | линейная | |
| Тип электропривода | Rotork ROM-A | |
| Высота, H, мм | 380; 510* | 430; 540* |
| Строительная длина, L, мм | 230 | 310 |
| D1, мм | 99 | 132 |
| D2, мм | 125 | 160 |
| D3, мм | 160 | 195 |
| d/n отв. | 18/4 | 22/8 |
| Масса, кг | 17; 19* | 30; 32* |
* для КРП-50Мд до 220°С (пар)
| Особенности клапана КРП-50Мд |
| • обеспечение высокой степени герметичности затвора • нечувствительность к загрязнениям • стабильность линейной расходной характеристики в течение всего периода эксплуатации • обеспечение работы на высоких перепадах давления (1,6 МПа в чугунном корпусе, 2,5 МПа в стальном корпусе) |
| Гарантии |
| Гарантийный срок эксплуатации – 2 года. Срок консервации – 3 года. Срок службы – не менее 10 лет. Наработка на отказ – 80 000 часов. |
| Материалы деталей клапанов КРП-50Мд | ||
| Корпус клапана | Чугун СЧ20 (GG20) | Сталь 25Л (GS-52) |
| Золотник | Сталь 40X13 (X40Cr13) | |
| Седло | ||
| Фланец | Сталь 20 (С22) | |
| Температура регулируемой среды, °С | До 150 | До 220 |
| Уплотнение штока | Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM) | Модифицированный фторопласт (PTFE) |

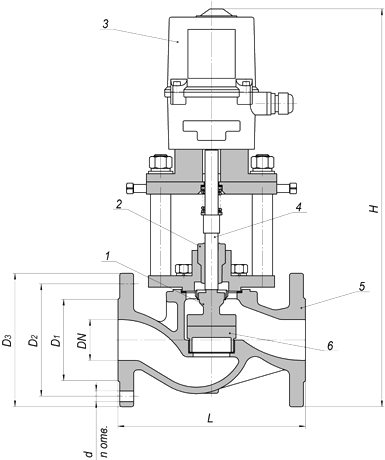

| Устройство клапанов КРП-50Мд: |
| 1 – золотник корпус 2 – сальниковый узел 3 – ЭИМ 4 – шток 5 – корпус 6 – седло |
| Расходная характеристика КРП-50Мд | |
 |
Условная пропускная способность Кvу представляет собой объемный расход жидкости (м3/ч) с плотностью 1000 кг/м3 при перепаде давления 1,6 кгс/см2 (0,16 МПа). Если известно значение перепада давления на клапане, то величину объемного расхода жидкости через клапан G можно определить по формуле: G=Кvу* √∆Р где G – объемный расход рабочей среды через клапан, м3/ч ΔР = Р1-Р2 – перепад давления на клапане, МПа Р1 – давление на входе, МПа Р2 – давление на выходе, МПа |
