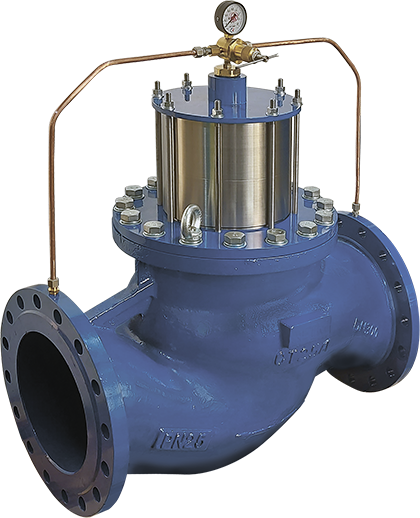

Регулятор с пилотным управлением
| Назначение |
| Регулятор давления с пилотным управлением (УРРД-ПУ) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после (до) регулятора. Отличительной особенностью УРРД-ПУ является применение в конструкции управляющего пилота, что позволяет увеличить диапазон регулирования, а так же снизить массогабаритные характеристики прибора. |
Мы с удовольствием проконсультируем Вас по любым вопросам:
тел.: 8(3012)553-229, e-mail: osb@etmu.ru
Отдел сбыта: пн-пт 03:00 – 18:00 (мск); сб, вс 05:00 – 17:00 (мск).
Также Вы можете Заказать звонок
| Регуляторы УРРД® с пилотным управлением выполняется в следующих комплектациях | |||
| УРРД-ПУ-РДП | Регулятор давления с пилотным управлением | «После себя» |
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора |
| УРРД-ПУ-РДД |
«До себя» |
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора |
|
| Принцип работы |
|
В регуляторах серии УРРД-ПУ функцию чувствительного элемента и управляющего устройства выполняет пилот (вспомогательный клапан). Принцип действия пилота основан на уравновешивании сил, упругой деформации пружины сжатия и чувствительного элемента – мембраны. Возникшее при давлении регулируемой среды усилие на мембране передается на регулирующий узел пилота, который по средствам импульсных трубок направляет командное давление на привод УРРД-ПУ. Привод (поршневой или гидравлический) перемещает затвор в нужную сторону и поддерживает регулируемую величину в заданных пределах. При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор. При отсутствии давления рабочей среды, а так же при отсутствии перепада давления плунжер регулятора находится в закрытом состоянии под действием усилия встроенной пружины. Пилот настраивается на необходимую величину поддерживаемого давления, в процессе регулирования плунжер УРРД-ПУ занимает рабочее положение и производит регулирование. |
| Преимущества |
|
| Гарантии |
| Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки, при соблюдении потребителем условий хранения, монтажа и эксплуатации. Срок консервации – 3 года. Срок службы – не менее 10 лет. |
| Технические характеристики и размеры | |||||
| Номинальный диаметр, DN, мм | 125 | 150 | 200 | 250 | 300 |
| Условная пропускная способность, Кvу, м3/ч |
100 |
160 |
250 320 400 |
500 800 1250 |
1000 1250 1600 |
| Коэффициент начала кавитации, Z | 0,35 | 0,3 | 0,2 | 0,1 | 0,1 |
| Номинальное давление, РN, МПа | 1,6; 2,5 | ||||
| Диапазон настройки регулятора, МПа | 0,1-1,2 | ||||
| Относительная утечка в затворе, не более | 0,1% от Kvy | ||||
| Тип соединения | Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015) | ||||
| Регулируемая среда |
Холодная и горячая вода |
||||
| Температура регулируемой среды, °С | До 150 | ||||
| Высота, max, мм | 830 | 900 | 1050 | 1300 | 1520 |
| Строительная длина, max, мм | 400 | 480 | 600 | 730 | 850 |
| Масса, max, кг | 60 | 125 | 150 | 270 | 360 |
* изготовление по специальному заказу
| Материалы основных деталей регуляторов | ||||
| Корпус клапана | Чугун СЧ 25 (GG25) | Сталь 25Л (GS-45) | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |
| РN 1,6 МПа | РN 1,6 – 2,5 МПа | |||
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Манжета, (мембрана)* | Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)** | |||
| Уплотнение штока | Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)** | |||
| Уплотнение в затворе | «Металл по металлу» | |||
| Управляющий пилот | ||||
| Корпус | Латунь ЛС-59 (CuZn38Pb1) | |||
| Мембрана | Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)** | |||
| Клапанок | Клапанок | |||
* в зависимости от исполнения привода клапана
** в зависимости от рабочей среды
| Устройство УРРД-ПУ |
|
1 – корпус |
| Монтажные положения | |||
| Клапаны DN 125-300 мм устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вверх. |  |
 |
 |

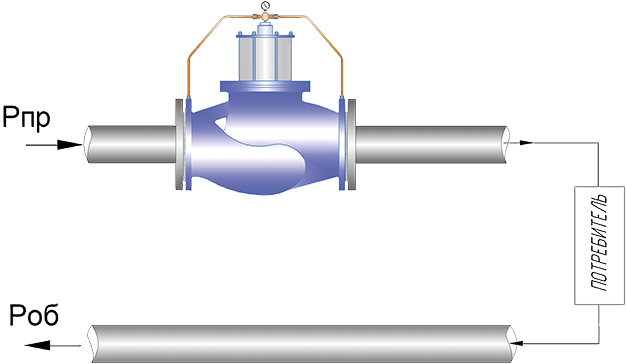

| Схема установки регулятора УРРД® с пилотным управлением |
 |
|
Рпр – давление потока среды на подающем трубопроводе |
