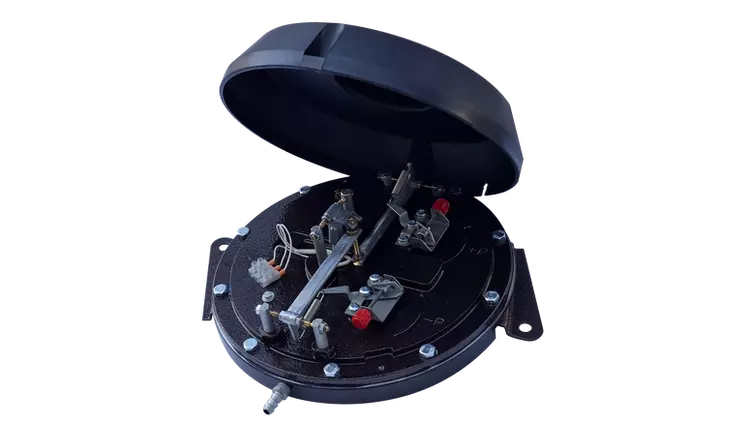

Датчик-реле напора и тяги ДЕМ-107
18 месяцев
Гарантийный срок эксплуатации
3 года
Срок консервации
10 лет
Срок службы
18 месяцев
Гарантийный срок эксплуатации
3 года
Срок консервации
10 лет
Срок службы
Датчик-реле напора и тяги ДЕМ 107 предназначен для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги).
| Диапазон настройки уставок, кПа (кгс/м2) | -0,15...0...+0,15 (-15...0..+15) | |
| Нормируемая величина разброса срабатывания, не более: | уставка 0 кПа разброс ±2 Па | |
| уставка +0,15 кПа разброс ±5 Па | ||
| уставка -0,15 кПа разброс ±5 Па | ||
| Разброс на промежуточных уставках рассчитывается по формуле: | δ=±(2±0,02N) | |
| где N - величина уставки в кПа | ||
| Величины зоны возврата, Па (кгс/м2) | 2-10 (0,2-1) | |
| Давление перегрузки, кПа (кгс/м2) | напора | 5 (500) |
| тяги | 1 (100) | |
| Напряжение постоянного тока, В | 30 | |
| Номинальная величина силы тока, мА | 100 | |
| Габаритные размеры, мм | 255*285*80 | |
| Масса, кг | 2 | |
Датчик-реле состоит из трех узлов:
- чувствительного элемента (камера - 3, мембрана - 4, шток - 5);
- настроечного узла (пружина напора - 8, пружина тяги - 6, регулировочные винты - 7, 9, рычаги - 10);
- коммутационного узла (постоянный магнит - 1, геркон -2).
Контролируемое давление – напор или тяга, поступающие в камеру 1 воспринимается подвижной частью чувствительного элемента - мембраной и через шток движение передается на элемент коммутирующего узла (магнит 1) и через рычаги 10 - на противодействующие пружины 6 и 8.
Любой уставке из диапазона настройки соответствует определенное нагружение пружин напора 8 или тяги 6.
В результате перемещения магнита 1 относительно геркона 2 происходит или замыкание или размыкание контактов геркона, т.е. коммутация подключенной к датчику-реле электрической цепи.

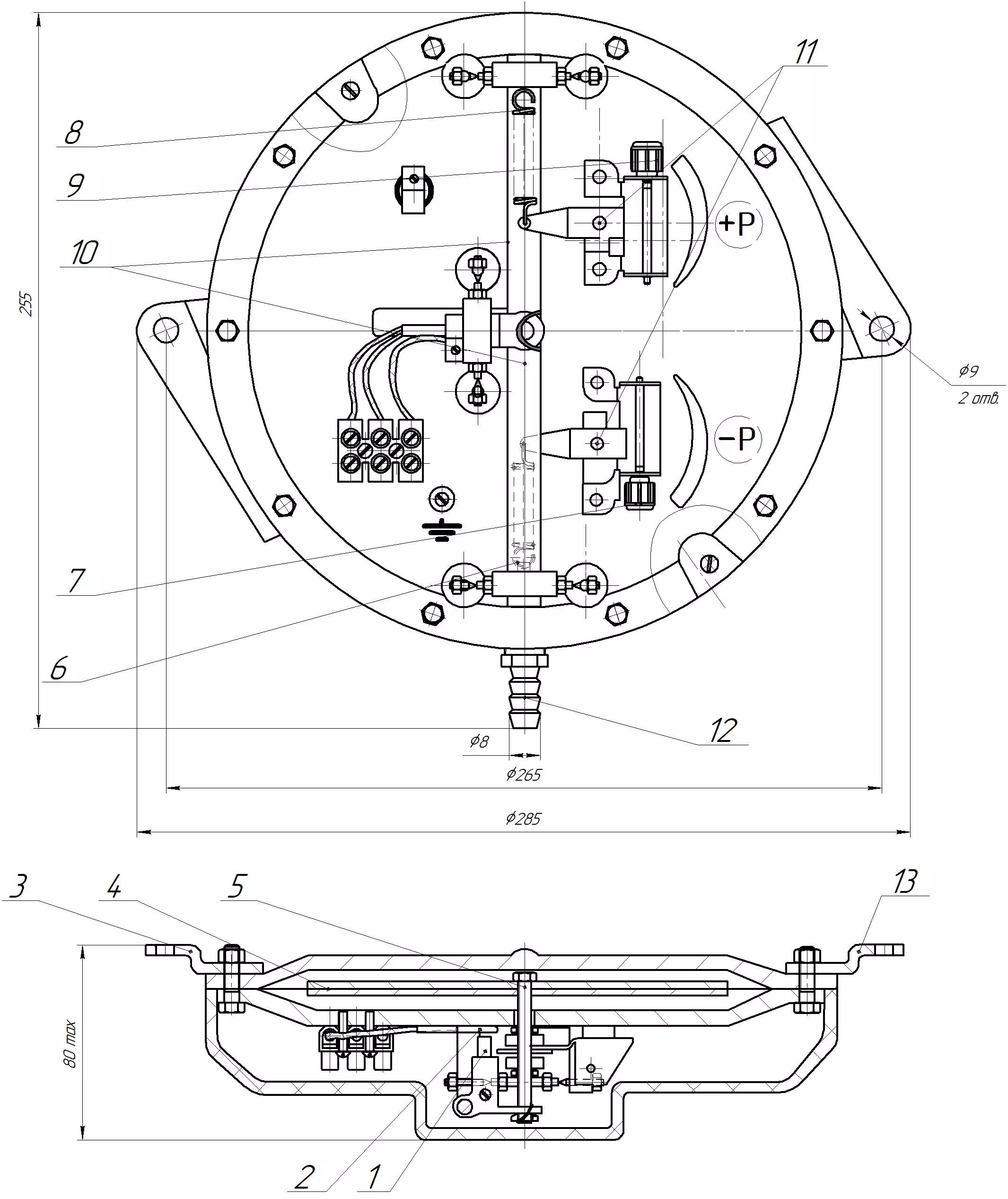

Устройство датчика-реле ДЕМ-107
