Унифицированный ряд малогабаритных датчиков-реле давления и разности давлений
18 месяцев
Гарантийный срок эксплуатации
3 года
Срок консервации
10 лет
Срок службы
18 месяцев
Гарантийный срок эксплуатации
3 года
Срок консервации
10 лет
Срок службы
Унифицированный ряд малогабаритных датчиков-реле давления и разности давлений (в дальнейшем датчиков-реле) предназначаются для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического), а также разности давлений.
| Тип | Предел уставок | Давление перегрузки | Габаритные размеры, мм | Масса, кг | Возможная замена новым типом | Внешний вид | |
| D | H | ||||||
| ДН-2,5 | 0,04-2,5 кПа (4-250 кгс/м2) | 10 кПа (1000 кгс/м2) | 200±5 | 135+45 | 1,4±0,3 | ДЕ 57-2,5 |  |

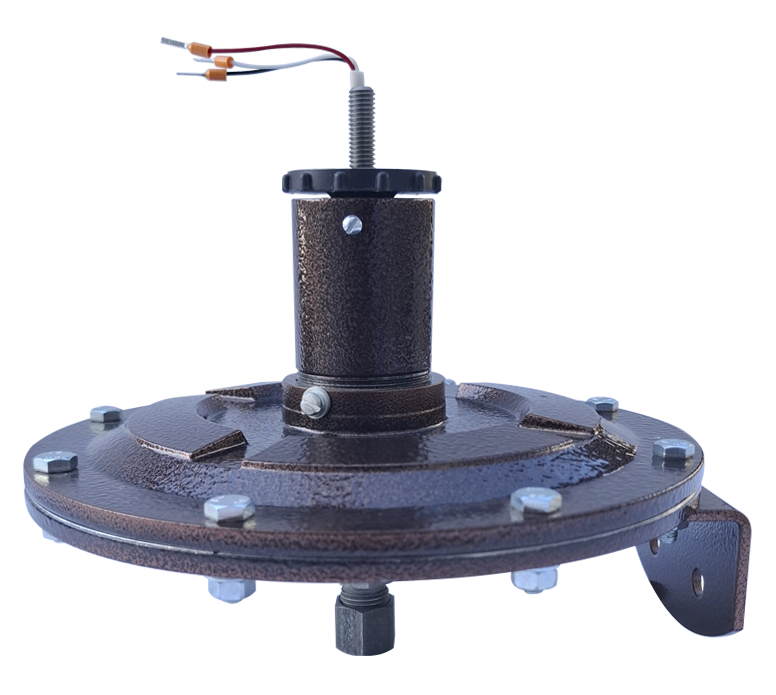

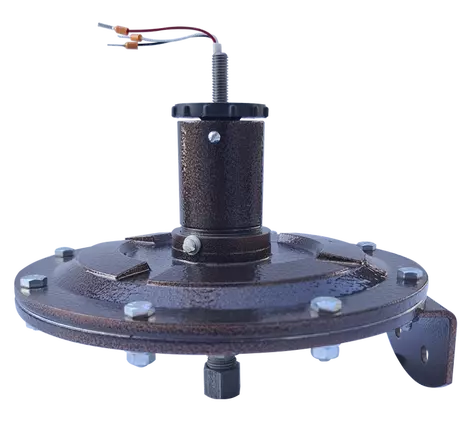

| ДН-6 | 0,6-6 кПа (60-600 кгс/м2) | 18 кПа (1800 кгс/м2) | 200±5 | 135+45 | 1,4±0,3 | ДЕ 57-6 | |
| ДТ-2,5 | 0,04-2,5 кПа (4-250 кгс/м2) | 10 кПа (1000 кгс/м2) | 200±5 | 135+45 | 1,4±0,3 | ДЕ 57-2,5Т | |
| ДНТ-1 | 0,1-0-1,0 кПа (10-0-100 кгс/м2) | 10 кПа (1000 кгс/м2) | 200±5 | 135+45 | 1,4±0,3 | ДЕМ-107 | |

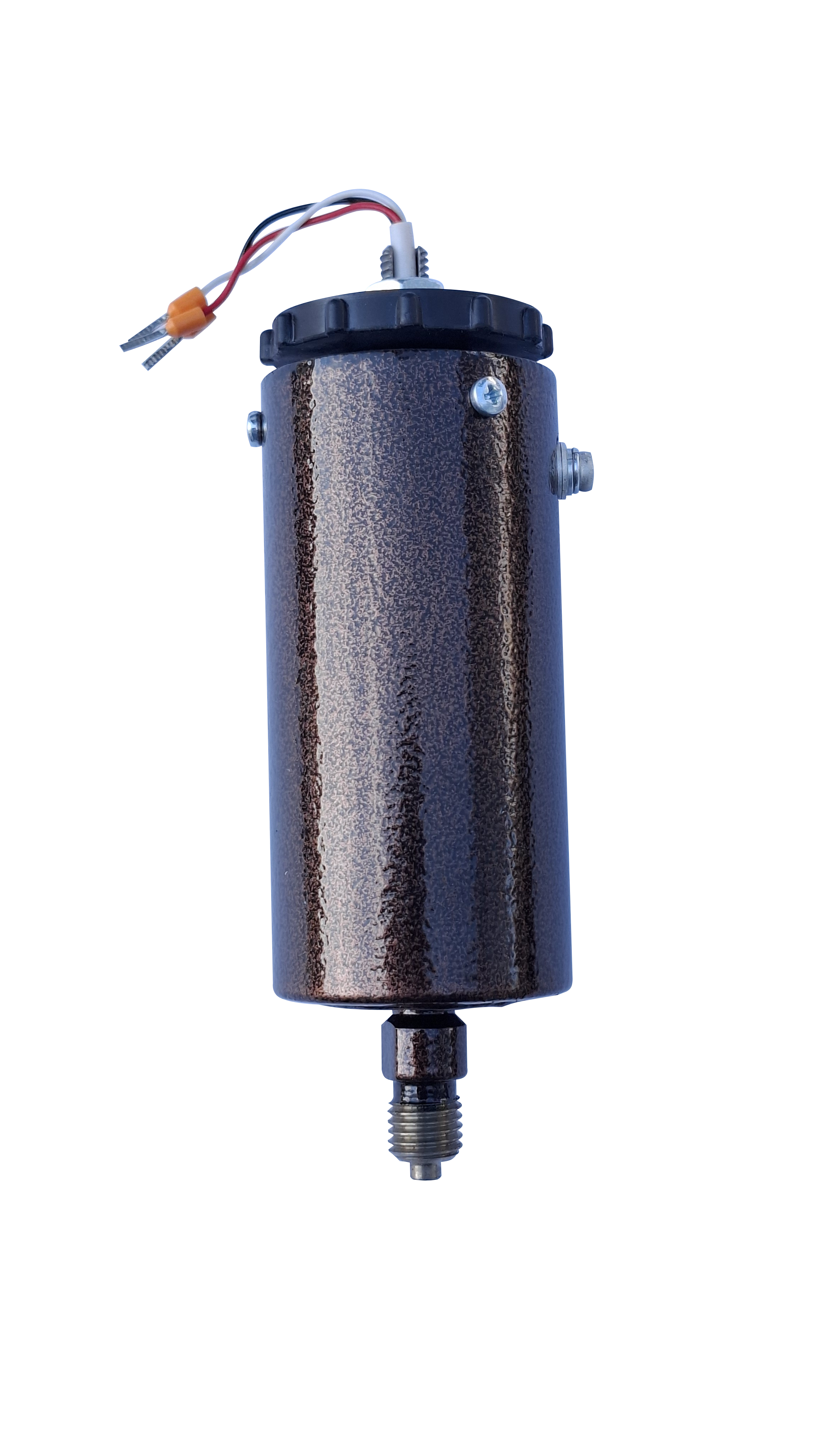

| ДН-40 | 0,4-40 кПа (40-4000 кгс/м2) | 80 (8000 кгс/м2) | 50±5 | 170-20 | 0,45-0,15 | ДЕ 57-6 ДЕ 57-40 |  |
| ДТ-40 | 0,4-40 кПа (40-4000 кгс/м2) | 80 (8000 кгс/м2) | 50±5 | 170-20 | 0,45-0,15 | ДЕ 57-6Т ДЕ 57-40Т | |
| ДД-0,25 | 0-0,25 МПа (0-2,5 кгс/м2) | 0,35 МПа (3,5 кгс/см2) | 50±5 | 170-20 | 0,45-0,15 | ДЕ 57-200 | |
| ДД-1,6 | 0,2-1,6 МПа (2-16 кгс/см2) | 2 МПа (20 кгс/см2) | 50±5 | 170-20 | 0,45-0,15 | ДЕ 57-600 ДЕ 57-1600 | |
| ДПН-2,5 | 0,1-2,5 кПа (10-250 кгс/м2) | 10 кпа (1000 кгс/м2) | 200±5 | 120+45 | 1,4±0,3 | ДЕ 57-2,5ПН | |
| В зависимости от величины контролируемого давления датчики-реле подразделяются на | ||
| ДН-2,5 | для контроля избыточного давления | от 4 до 250 кгс/м² (от 0,04 до 2,5 кПа) |
| ДН-6 | для контроля избыточного давления | от 60 до 600 кгс/м² (от 0,6 до 6 кПа) |
| ДН-40 | для контроля избыточного давления | от 40 до 4000 кгс/м2 (от 0,4 до 40 кПа) |
| ДТ-2,5 | для контроля вакуумметрического давления (тяги) | от 4 до 250 кгс/м² (от 0,04 до 2,5 кПа) |
| ДТ-40 | для контроля вакуумметрического давления (тяги) | от 40 до 4000 кгс/м² (от 0,4 до 40 кПа) |
| ДД-0,25 | для контроля избыточного давления | от 0 до 2,5 кгс/см² (от 0 до 0,25 МПа) |
| ДД-1,6 | для контроля избыточного давления | от 2 до 16 кгс/см² (от 0,2 до 1,6 МПа) |
| ДПН-2,5 | для контроля разности давлений | от 10 до 250 кгс/м² (от 0,1 до 2,5 кПа) |
| ДНТ-1 | для контроля напора и тяги | напор от 0 до 100 кгс/м² (от 0 до 1 кПа) и тяга от 0 до 10 кгс/м² (от 0 до 0,1 кПа) |

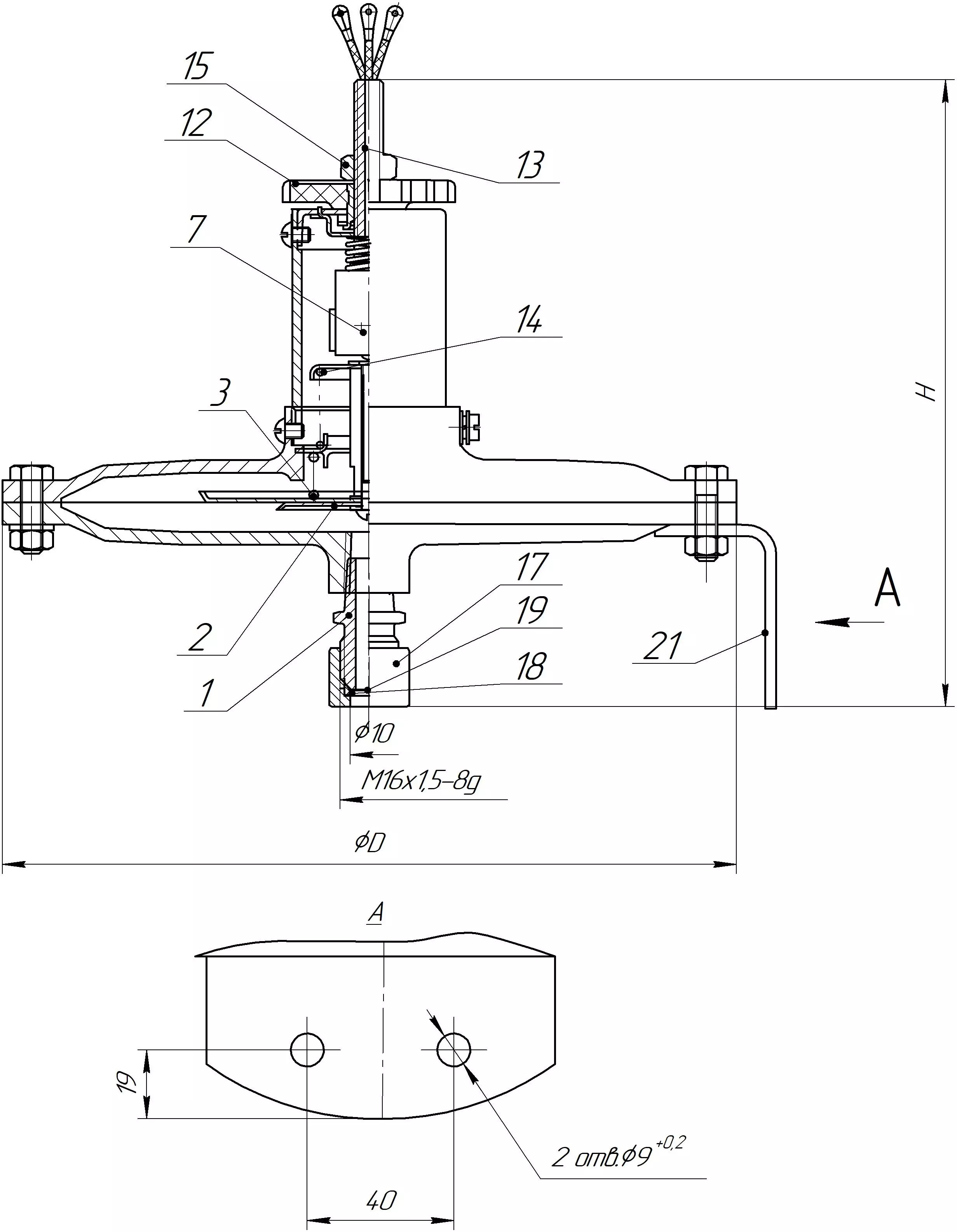

Устройство датчика-реле на примере ДН-2,5
